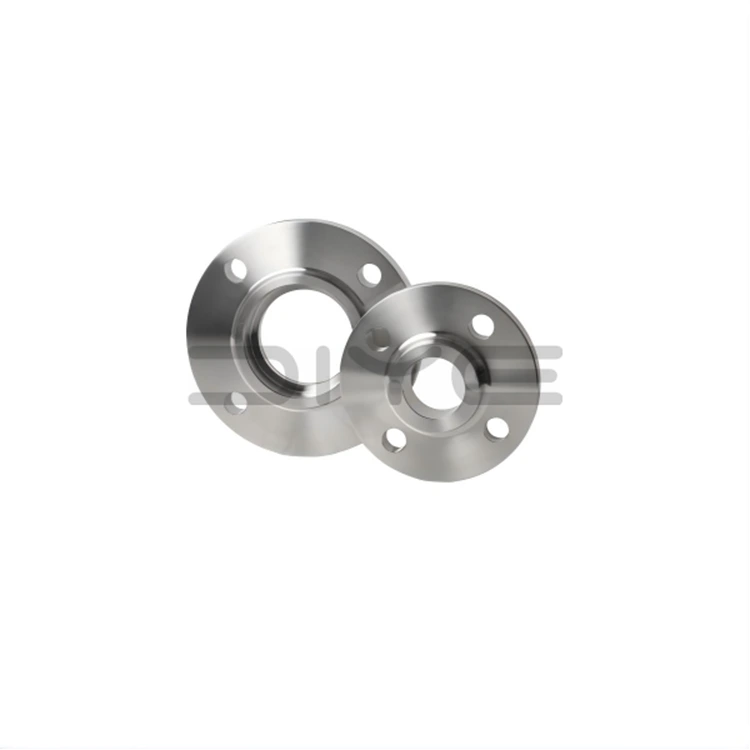

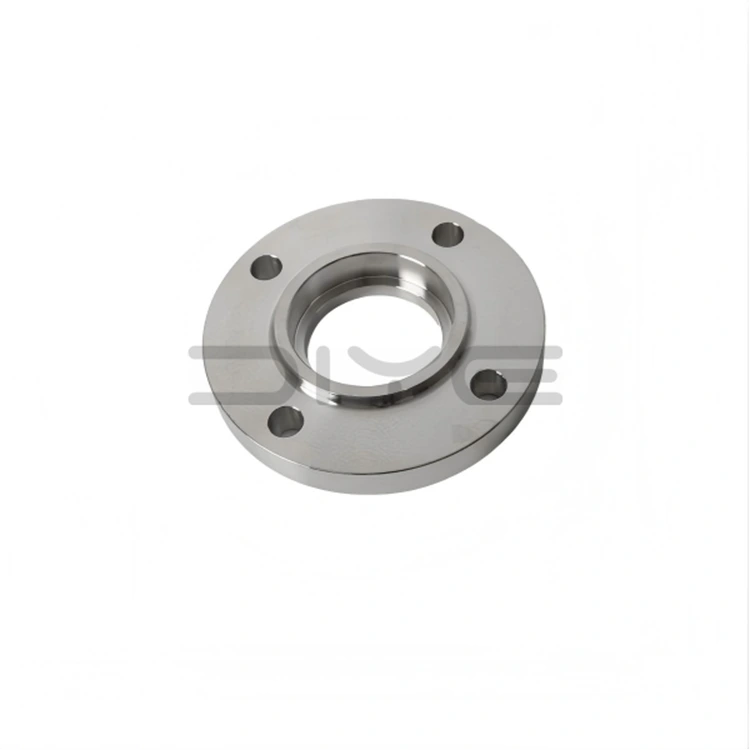

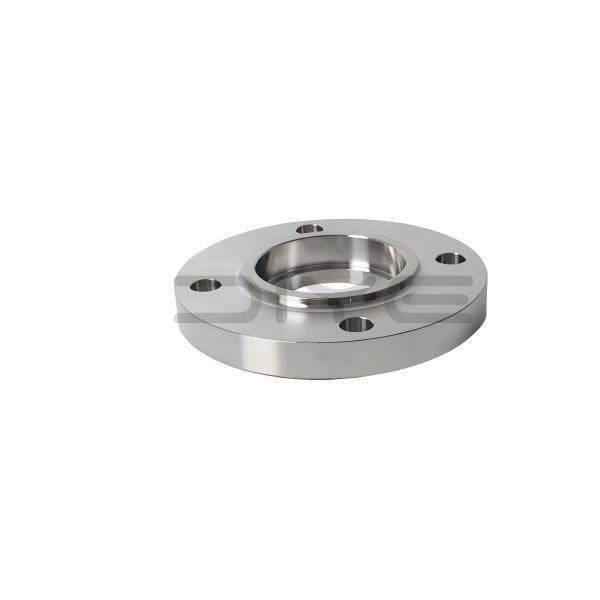

Прирубница за заваривање утичнице

Прирубница за заваривање утичнице је кована прирубница са унутрашњим жлебом за утичницу на једном крају. Током уградње, челична цев се убацује у утичницу и учвршћује спољним угаоним заваром, елиминишући потребу за искошењем краја цеви или употребом подложне плоче за сучеоно заваривање. Производи се првенствено производе у складу са стандардима АСМЕ Б16.5, који покривају оцене притиска од класе 150 до класе 2500, што их чини пожељним одвојивим прикључком за системе цевовода малог пречника и високог притиска.

Стандардни типови заптивних површина

1. РФ (подигнуто лице): Главни тип у индустрији, компатибилан са спирално намотаним заптивкама и ПТФЕ заптивкама, погодан за опште радне услове.

2. РЈ (прстенасти спој): Дизајниран за екстремно високе температуре и услове високог притиска, компатибилан са металним прстенастим заптивкама.

3. МФМ (Матцхинг Фаце): Спречава ерозију и компресију заптивки, побољшавајући стабилност заптивања у тешким условима.

Принцип рада и процес заваривања

1. Уметање цеви: Уметните цев у утичницу док не дође у контакт са унутрашњим степеништем, а затим лагано увуците да бисте омогућили размак топлотног ширења.

2. Угаоно заваривање: Извршите непрекидне спољне угаоне заваре на споју спољашњег зида цеви и врата прирубнице.

3. Заптивање и ослобађање од напрезања: Завар обезбеђује структурну фиксацију и заптивање; унутрашњи зазор апсорбује топлотну експанзију, спречавајући пуцање завара.

4. Испитивање без разарања: Завар се може подвргнути ПТ испитивању пенетрације како би се осигурала прецизност заптивања критичних система малог пречника.

Основне структурне предности

1. Самоцентрирајућа прирубница за заваривање утичнице: Уграђена прирубница за заваривање утичнице омогућава аутоматско поравнање цеви, поједностављујући инсталацију и осигуравајући високу коаксијалност.

2. Интегрална кована структура: Једноделни дизајн кованог врата пружа одличну крутост и стабилну отпорност на притисак.

3. Ефикасно и практично заваривање: Потребни су само спољни кутни завари, што омогућава брзу конструкцију и елиминише потребу за заваривањем са пуним продором.

4. Заштита од топлотног напрезања: На дну цеви је обезбеђен наменски експанзиони зазор за ослобађање топлотног напрезања при високим температурама и спречавање квара споја.

Спецификације и опције материјала

1. Стандардне величине: првенствено ДН15–ДН50 (НПС 1/2″–2″), оптимизоване за системе високог притиска малог пречника.

2. Оцене притиска: Обично коришћене спецификације су класе 300/600 и више, погодне за услове средњег и високог притиска.

3. Типови материјала: Доступни у АСТМ А105 угљеничним челиком, нерђајућим челиком 304/316Л, легираним челиком и нискотемпературним кованим челиком.

Сценарији апликација и сервисне могућности

ДИИЕ ВАЛВЕ Прирубнице за заваривање утичнице се широко користе у нафтним и гасним, хемијским, енергетским и међународним инжењерским пројектима. Нудимо стандардне величине на лагеру као и потпуно прилагођена решења за нестандардне величине и посебне материјале. Сваки производ долази са комплетним оригиналним произвођачевим извештајем о инспекцији квалитета, сертификатом о материјалу, подацима о детекцији грешака и пуним сетом извозних докумената, обезбеђујући потпуну усклађеност са захтевима различитих пројеката широм света.

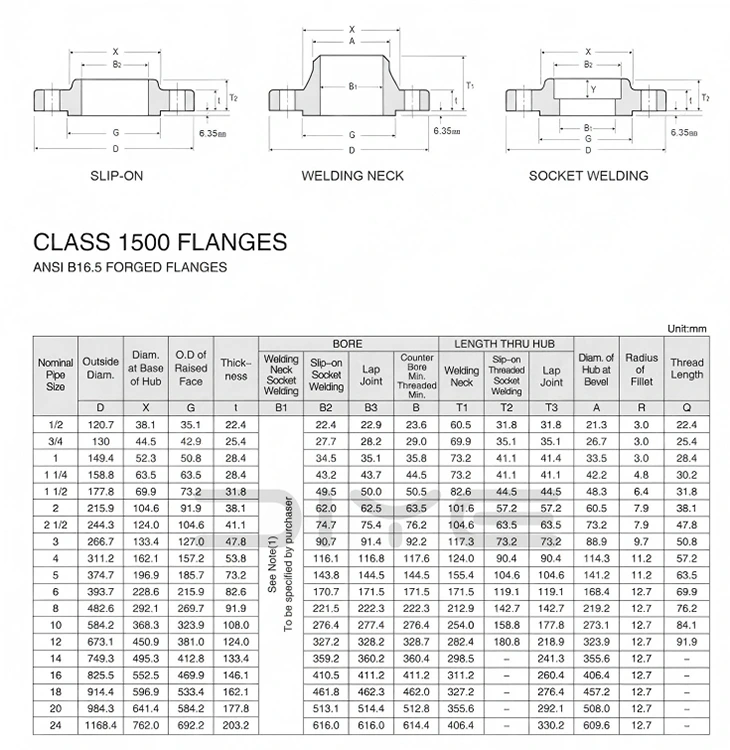

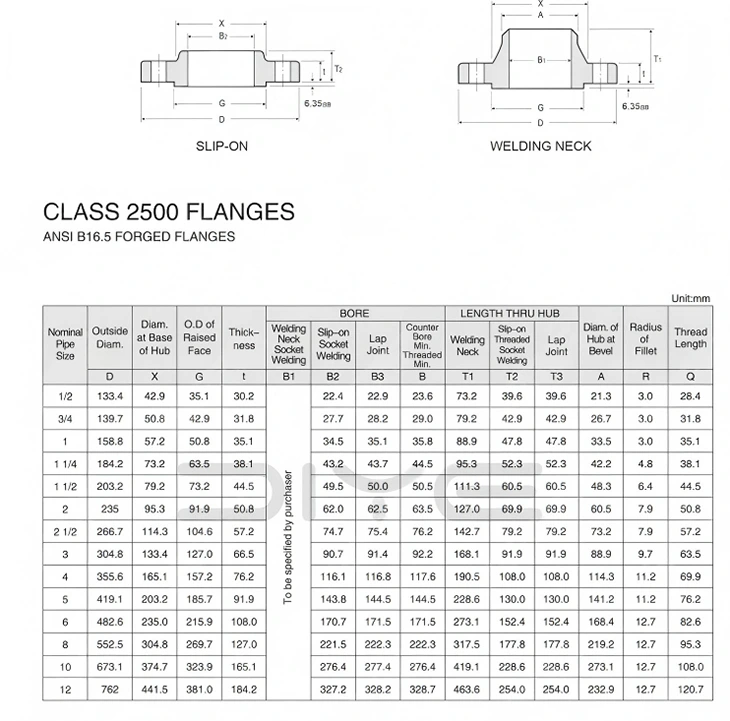

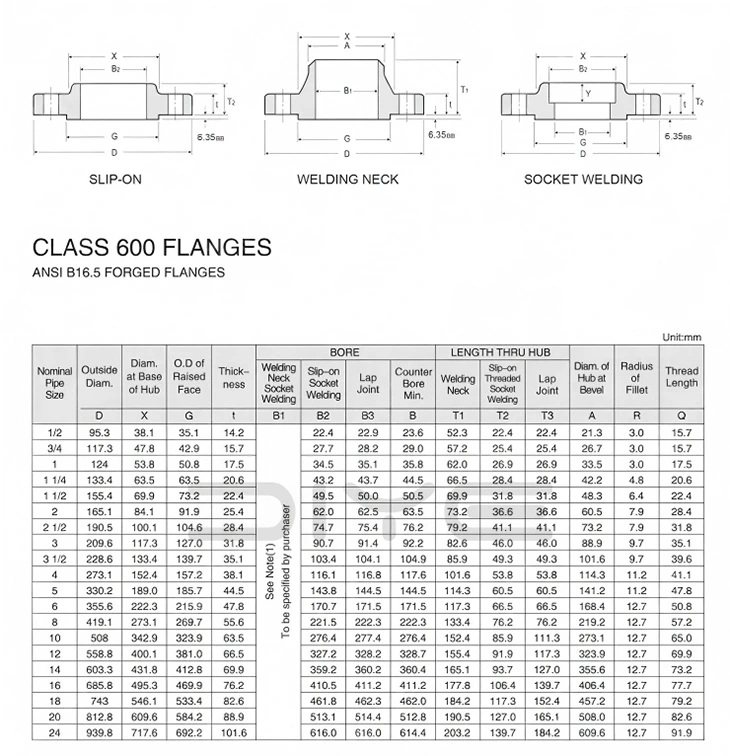

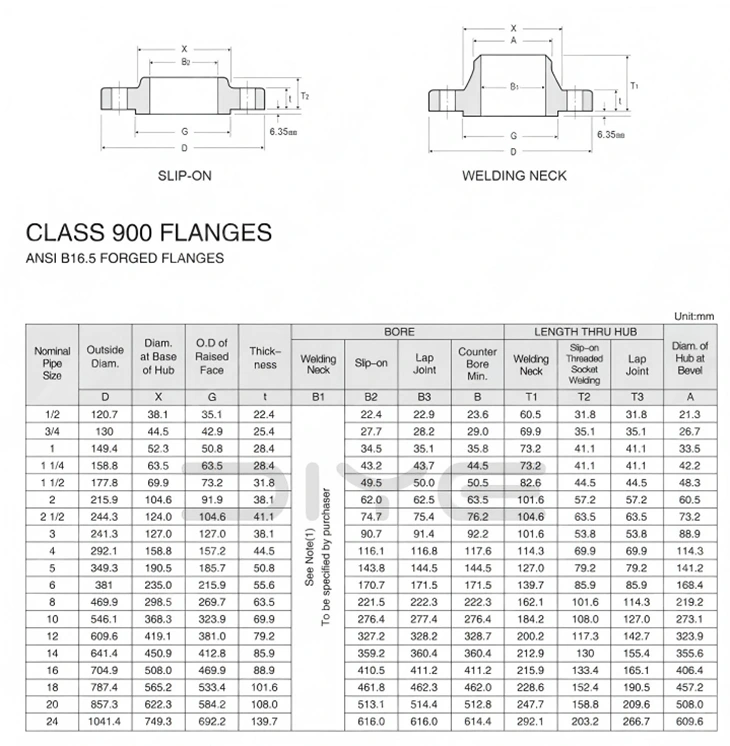

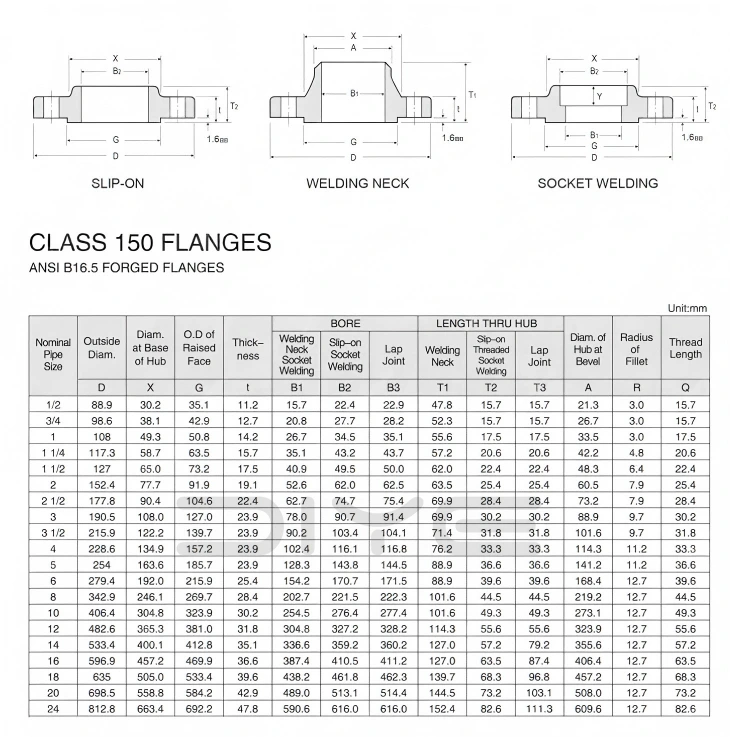

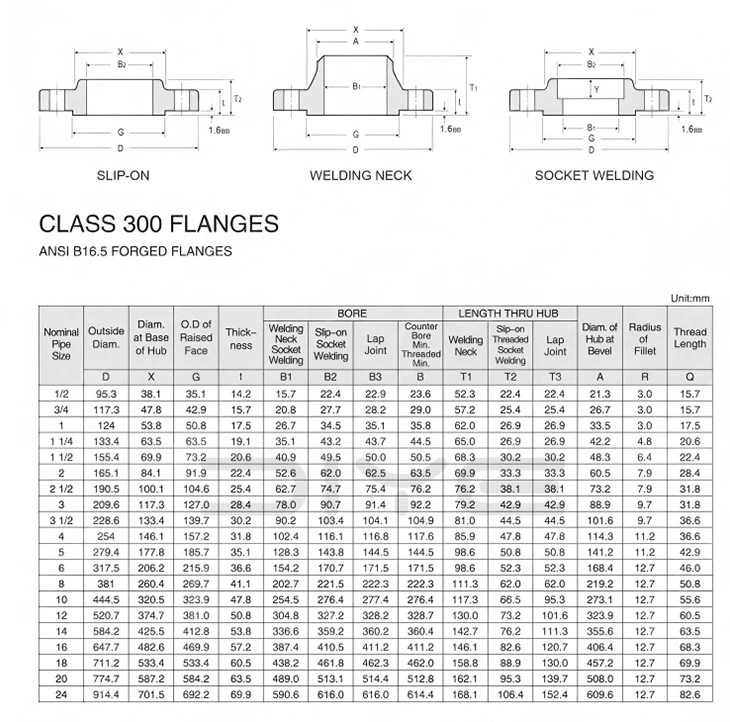

Тецхницал Параметерс
