A засун од кованог челикаје индустријски изолациони вентил дизајниран да покрене или заустави проток течности померањем капије вертикално у или из пролаза за проток. Његове коване компоненте које садрже притисак, опције компактне конструкције и доступност у различитим материјалима и класама притиска чине га практичним избором за захтевне системе цевовода, укључујући постројења за нафту и гас, електране, јединице за хемијску обраду и примене паре.
Међутим, одабир правог вентила укључује више од одабира номиналне величине цеви. Купци морају да процене радни притисак, температуру, компатибилност са флуидима, крајње прикључке, применљиве стандарде и захтеве за одржавање. Овај водич објашњава како функционишу вентили од кованог челика, где се користе и како одредити одговарајући производ за поуздану дугорочну услугу.
Садржај
- Шта је засун од кованог челика?
- Како функционише засун од кованог челика?
- Које су његове главне предности?
- Где се користе вентили од кованог челика?
- Који материјали су доступни?
- Које врсте и крајње везе су доступне?
- Како се то може поредити са засуном од ливеног челика?
- Како купци могу изабрати прави вентил?
- Како га треба инсталирати и одржавати?
- Које уобичајене грешке при куповини треба избегавати?
- Често постављана питања
1. Шта је засун од кованог челика?

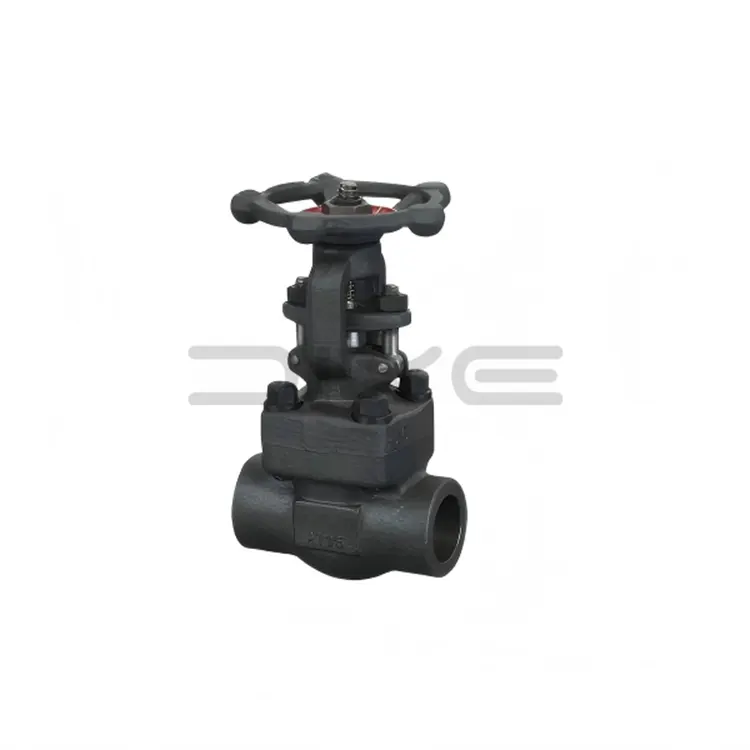

Засун од кованог челика је механички вентил чије се тело и, у зависности од дизајна, друге компоненте које садрже притисак производе од кованог челика. Током ковања, загрејани метал се обликује под притиском силе. Овај процес може произвести релативно уједначену структуру материјала и смањити типове унутрашњих дисконтинуитета повезаних са неким процесима ливења, иако коначни квалитет и даље зависи од спецификација материјала, праксе ковања, топлотне обраде, машинске обраде и инспекције.
Контроле вентила пролазе кроз покретну капију, која се обично назива клин. Када је вентил потпуно отворен, капија се помера из главног пролаза за проток. Када је потпуно затворен, он захваћа површине за седење да би прекинуо проток.
Засуни од кованог челика се обично бирају за индустријске цевоводе са малим пречником и за рад под високим притиском. Компактни вентили од кованог челика се често специфицирају према АПИ 602, у зависности од обима стандарда и одабраног дизајна производа.
2. Како функционише засун од кованог челика?
Засун од кованог челика користи линеарно кретање капије да обезбеди контролу протока. Већина ручних дизајна ради преко ручног точка повезаног са навојем. У зависности од конструкције, стуб се видљиво подиже током рада или остаје у фиксном вертикалном положају док се окреће како би померио капију.
Отварање вентила
Окретањем ручног точка у правцу отварања капија се помера од простора за седење. Када капија прочисти пролаз за проток, течност може да путује кроз вентил са релативно малом опструкцијом у поређењу са многим дизајном вентила за пригушивање.
Затварање вентила
Окретање ручног точка у супротном смеру помера капију ка седиштима. Правилно усклађене површине седишта успостављају предвиђену функцију затварања када вентил достигне специфицирани затворени положај.
Зашто је радна позиција важна
Засун је првенствено намењен за потпуно отворену или потпуно затворену употребу. Одржавање конвенционалног засуна делимично отвореним током дужег периода може изложити капију и површине седишта великом протоку, вибрацијама, ерозији и неравномерном хабању. Тамо где је потребна континуирана регулација протока, често су погоднији правилно одабрани вентили или контролни вентили.
Стварни радни момент вентила, капацитет протока и перформансе затварања зависе од његовог дизајна, димензија, разлике притиска, карактеристика флуида и стања. Купци би требало да користе документацију произвођача уместо да претпостављају да сви вентили од кованог челика раде идентично.
3. Које су главне предности вентила од кованог челика?
3.1 Снага за захтевну услугу
Правилно произведене коване компоненте могу понудити повољна механичка својства и конзистенцију материјала. Ово чини конструкцију од кованог челика атрактивном за апликације које укључују повишене притиске, варијације температуре и захтевне услове рада када су одабрани материјал и дизајн вентила погодни.
3.2 Компактне опције инсталације
Многи засуни од кованог челика су доступни у компактним конфигурацијама за процесне линије малих пречника, помоћне цеви, прикључке за инструменте, одводе и вентилационе отворе. Њихове димензије могу бити корисне тамо где је простор за инсталацију ограничен.
3.3 Вишеструки избори материјала
У зависности од асортимана производа, купци могу да изаберу угљенични челик, нискотемпературни угљенични челик, легирани челик или нерђајући челик. Усклађивање материјала са процесном течношћу и температуром помаже у управљању ризицима од корозије, механичким захтевима и веком трајања.
3.4 Једноставна функција изолације
Механизам капије је дизајниран за рад он-офф, а не за континуирано подешавање протока. У одговарајућим апликацијама, ово пружа јасну сврху рада и може поједноставити дизајн система.
3.5 Флексибилне конфигурације везе
Прикључци са навојем, завареним утичницом, сучеоним завареним и прирубничким прикључцима могу бити доступни у зависности од величине вентила, класе притиска, произвођача и стандарда дизајна. Ова флексибилност омогућава инжењерима да координирају вентил са постојећим цевоводима.
- Потенцијално повољна чврстоћа и конзистентност конструкције из одговарајуће коване конструкције.
- Компактни дизајни за одабране апликације малих отвора.
- Опције материјала за различите захтеве притиска, температуре и корозије.
- Практична изолација процесних флуида у компатибилним системима.
- Опције повезивања које подржавају различите захтеве инсталације.
4. Где се користе вентили од кованог челика?
Погодност засуна од кованог челика зависи од услова рада и одобрене спецификације дизајна. Уобичајене области примене укључују следеће.
Прерада нафте и гаса
Вентили од кованог челика могу се уградити у процесне цевоводе, помоћне водове, тачке за узорковање, одводе и друге изолационе локације. Пре избора морају се утврдити компатибилност материјала, оцене притиска и температуре и сви захтеви за киселу услугу.
Системи за производњу електричне енергије и паре
Електране користе изолационе вентиле у помоћним службама у вези са паром, системима напојне воде и другим процесним линијама. Сервис на високим температурама захтева пажљиву процену чврстоће материјала, оцене притиска и температуре, заптивних материјала и термичких циклуса.
Хемијски и петрохемијски објекти
Хемијска обрада може укључивати агресивне течности, повишене температуре или опасне медије. Можда ће бити потребне опције од нерђајућег челика или одговарајуће легуре, али ниједан материјал не треба сматрати универзално отпорним на корозију. Компатибилност мора бити потврђена за стварну хемијску концентрацију, температуру и радно окружење.
Индустријска комунална предузећа
Компресовани комунални системи, системи за воду, термална опрема и општи индустријски цевоводи могу користити засуне од кованог челика где класа притиска вентила, материјал и прикључци испуњавају захтеве пројекта.
5. Који материјали су доступни за вентиле од кованог челика?
Избор материјала утиче на задржавање притиска, температурну способност, отпорност на корозију и укупне захтеве одржавања. Уобичајене породице материјала укључују следеће примере.
| Материјал | Типичне карактеристике | Разматрање избора |
|---|---|---|
| АСТМ А105 угљенични челик | Уобичајени ковани угљенични челик за опште индустријске услуге | Проверите применљиви температурни опсег, оцену притиска и компатибилност течности. |
| АСТМ А350 ЛФ2 | Ковани угљенични челик специфичан за прикладне примене на ниским температурама | Потврдите захтеве за испитивање на удар и минималну пројектовану температуру. |
| АСТМ А182 Ф11 / Ф22 | Легирани челик који се користи у одабраним услугама на повишеним температурама | Проверите применљиву топлотну обраду, квалитет материјала и границе притиска и температуре. |
| АСТМ А182 Ф304 / Ф316 | Опције од нерђајућег челика за одабрана корозивна окружења | Процените хемијску компатибилност, изложеност хлоридима и потребну отпорност на корозију. |
Ови примери нису заменљиви, а табела није замена за одобрену спецификацију материјала. Тачан степен мора бити доступан у производном асортиману произвођача и компатибилан са важећим стандардом дизајна вентила.
Немојте занемарити унутрашње компоненте
Материјал тела сам по себи не одређује потпуне перформансе вентила. Купци такође треба да прегледају капију или клин, вретено, површине седишта, паковање, заптивку хаубе и друге компоненте које су влажне или под притиском. Материјали украса и заптивачи морају бити прикладни за течност и очекиване услове рада.
6. Које врсте и крајње везе су доступне?
6.1 Конфигурације поклопца мотора
Дизајн поклопца са вијцима користи причвршћиваче за повезивање поклопца са телом вентила. За одређене примене и асортимане производа може бити доступан дизајн затвореног под притиском или завареног поклопца. Одговарајућа конфигурација зависи од наведеног стандарда, класе притиска, стратегије одржавања и дизајна произвођача.
6.2 Дизајн са стабљиком која се уздиже и која се не диже
У конфигурацији са узлазном стаблом, вретено се помера нагоре док се вентил отвара, помажући оператерима да визуелно идентификују позицију капије. Аранжман стабљике која се не диже одржава спољну висину стабљике релативно константном, што може бити корисно тамо где је вертикални зазор ограничен. Доступне конфигурације се разликују у зависности од дизајна.
6.3 Прекините опције везе
| Веза | Типична употреба | Кључно разматрање |
|---|---|---|
| Тхреадед | Компатибилни системи цевовода малих отвора | Потврдите облик навоја, величину, метод заптивања и применљива ограничења притиска. |
| Заваривање утичнице | Одабрани заварени цевовод са малим пречником | Проверите димензије утичнице, поступке заваривања и захтеве за уградњу. |
| Чеони завар | Системи заварених цевовода где су наведени | Потврдите припрему краја, компатибилност дебљине зида и захтеве за заваривање. |
| Прирубнички | Системи цевовода који захтевају одвојиве везе | Ускладите димензије прирубнице, облагање, заптивку, завртње и називни притисак. |
Није сваки прикључак доступан за сваку величину или класу притиска. Спецификација куповине треба експлицитно да идентификује потребну везу уместо да се ослања на генерички опис производа.
7. Како се засун од кованог челика у поређењу са засуном од ливеног челика?
Главна разлика је производни процес који се користи за формирање тела вентила и других релевантних компоненти. Ковање обликује чврсти метал под силом притиска, док ливење формира компоненте уливањем растопљеног метала у калуп. Сваки метод може произвести поуздане вентиле када су дизајн, контрола производње, материјали и захтеви инспекције одговарајући.
| Фактор поређења | Засун од кованог челика | Засун од ливеног челика |
|---|---|---|
| Процес производње | Метал се обликује ковањем. | Растопљени метал се формира у калупу. |
| Уобичајено позиционирање производа | Компактне апликације са малим пречником, укључујући многе дизајне под високим притиском. | Често се користи за веће величине вентила и широк спектар индустријских система цевовода. |
| Структура материјала | Може да обезбеди повољан проток зрна и конзистенцију материјала. | Квалитет зависи од дизајна ливења, контроле процеса и инспекције дефеката. |
| Флексибилност дизајна | Зависи од капацитета ковања, геометрије и захтева обраде. | Може да прими сложене облике и веће конфигурације тела. |
| Приоритет избора | Узмите у обзир квалитет ковања, стандард дизајна, величину и услове услуге. | Узмите у обзир квалитет ливења, стандард дизајна, величину и услове услуге. |
Ниједна конструкција није аутоматски најбољи избор за сваку примену. Ковани вентил може бити пожељнији за компактни вод високог притиска, док ливени вентил може бити практичнији за систем већег отвора. Исправна одлука треба да се заснива на захтевима инжењеринга, одобреним стандардима, сертификацији материјала и укупним трошковима животног циклуса, а не само на терминологији производње.
8. Како купци могу да изаберу прави вентил од кованог челика?
За тимове за набавку, непотпуна спецификација вентила може довести до кашњења понуде, нетачних испорука, потешкоћа са инсталацијом или неприкладних радних перформанси. Користите следећу контролну листу када припремате упит.
Када захтевају понуду од Вензхоу Диие Валве Анд Фиттингс Цо., Лтд., купци могу да користе ову контролну листу да организују техничке захтеве и смање ризик од поновљеног појашњења спецификације.
Коначан избор и одобрење вентила треба да изврши квалификовано особље у складу са важећим кодом цевовода, спецификацијом пројекта и сертификованом документацијом произвођача.
9. Како треба инсталирати и одржавати засун од кованог челика?
Пре инсталације
- Проверите натписну плочицу, идентификацију материјала, класу притиска, величину, крајње прикључке и спецификацију куповине.
- Проверите да ли вентил има оштећења приликом транспорта, контаминације, корозије или оштећене заптивне површине.
- Проверите да ли је вентил компатибилан са медијумом у линији и стварним условима притиска и температуре.
- Одржавајте унутрашњи пролаз чистим и заштитите отворене крајеве до уградње.
Током инсталације
- Пратите упутства за инсталацију произвођача и применљиве процедуре за цевоводе.
- Поравнајте вентил са цевоводом без присиљавања тела или коришћења вентила за исправљање неусклађености цеви.
- Користите одговарајуће заптивке, причвршћиваче, материјале за заптивање навоја и поступке заваривања за изабрану везу.
- Спречите да топлота или остаци заваривања оштете унутрашње компоненте, заптивке или површине седишта.
- Уверите се да ручни точак или актуатор могу да се користе безбедно и да је доступно довољно простора за одржавање.
Током рутинског одржавања
Успоставите распоред инспекције на основу озбиљности услуге, учесталости рада, препорука произвођача и безбедносних процедура на локацији. Проверите да ли има спољног цурења око заптивке вретена и споја поклопца мотора, корозије, необичне радне отпорности и видљивих оштећења. Истражите сваки губитак перформанси искључивања пре него што постане већи оперативни проблем.
Пре инспекције или одржавања, изолујте систем, испустите притисак из њега, испразните или испразните одговарајући део по потреби и проверите безбедне услове. Никада не отпуштајте делове који садрже притисак док је вентил под притиском. Опасне течности, високе температуре и заробљени притисак захтевају одговарајуће контроле и квалификовано особље.
10. Које уобичајене грешке приликом куповине треба избегавати?
Одабир само према класи притиска
Класа притиска не представља један универзални дозвољени притисак на свакој температури. Потврдите оцену притиска и температуре специфичну за материјал и границе комплетног вентила.
Занемаривање течности и унутрашњих материјала
Снажно ковано тело не може да надокнади некомпатибилно вретено, седиште, паковање или заптивку. Прегледајте комплетан опис материјала за предвиђену услугу.
Коришћење засуна за континуирано пригушивање
Конвенционални засуни су дизајнирани углавном за изолацију. За континуирану модулацију, размотрите контролни вентил или други дизајн посебно пројектован за пригушивање.
Под претпоставком да сваки произвођач нуди исту конфигурацију
Распони величина, класе притиска, распоред хаубе, комбинације украса и крајњи прикључци разликују се у зависности од линије производа. Набавите писани технички лист и потврдите тачну конфигурацију пре наручивања.
Гледајући документе о инспекцији
За критичне примене, ниска понуда без потребне следљивости материјала или документације за испитивање може створити додатни ризик пројекта. Дефинишите захтеве за документацију пре куповине.
Добра пракса набавке почиње комплетном техничком спецификацијом и завршава се провером да ли испоручени вентил одговара одобреној документацији.
11. Често постављана питања
К1. Која је главна сврха вентила од кованог челика?
Његова главна сврха је да изолује цевовод дозвољавањем или заустављањем протока течности. Генерално је намењен за потпуно отворен или потпуно затворен рад, а не за континуирану регулацију протока.
К2. Да ли је засун од кованог челика погодан за апликације високог притиска?
Може бити погодан када његов дизајн, материјали, класа притиска, ограничења температуре и крајњи прикључци испуњавају радне захтеве. Стварни дозвољени притисак мора бити верификован коришћењем применљивих табела са карактеристикама и сертификоване документације производа.
К3. Шта је АПИ 602?
АПИ 602 је уобичајени стандард за компактне челичне капије, кугле и неповратне вентиле у оквиру свог дефинисаног обима. Купци треба да провере применљиво издање, тип вентила, опсег величина и захтеве пројекта.
К4. Који је материјал најбољи за засун од кованог челика?
Не постоји најбољи материјал за сваку примену. АСТМ А105 се обично користи за рад са угљеничним челиком, А350 ЛФ2 за специфичну употребу на ниским температурама, легирани челици за одабране радње на повишеним температурама и нерђајући челици за одговарајућа корозивна окружења. Коначни избор зависи од услова процеса и применљивих спецификација.
К5. Да ли се ковани челични засун може користити за пару?
Да, одређени дизајни и комбинације материјала су погодни за парну употребу. Купци морају да потврде притисак паре, температуру, квалитет материјала, компатибилност паковања и заптивки, као и применљиве оцене притиска и температуре пре уградње.
К6. Која је разлика између кованог и засуна од ливеног челика?
Основна разлика је производни процес. Ковање обликује чврсти метал под силом притиска, док ливење формира компоненте од растопљеног метала. И једно и друго може бити прикладно када су квалитет производње, дизајн, инспекција и радни захтеви правилно адресирани.
К7. Коју крајњу везу треба да изаберем?
Избор зависи од величине цеви, класе притиска, дизајна цеви, захтева за уградњу и применљивог стандарда. Спојеви са навојем и утичницом су уобичајени у одабраним дизајнима малих отвора, док сучеоно заварени и прирубнички спојеви могу да одговарају другим системским захтевима.
К8. Како могу смањити ризик од цурења?
Наведите компатибилне материјале и компоненте за заптивање, проверите потребне инспекције и тестове притиска, инсталирајте вентил према упутствима произвођача и успоставите рутинске процедуре инспекције. Спречавање цурења зависи од комплетне монтаже и исправне радне праксе.
К9. Које информације треба да наведем када тражим понуду?
Наведите величину вентила, количину, класу притиска, радни притисак и температуру, течни медијум, материјале кућишта и облоге, крајњи прикључак, применљиве стандарде, потребну документацију и одредиште испоруке. Лист са подацима или спецификација цевовода може помоћи да се разјасни технички захтеви.
К10. Како могу да проверим да ли засун од кованог челика испуњава моје захтеве пројекта?
Прегледајте технички лист произвођача, важеће стандарде дизајна, сертификате материјала, информације о димензијама, документацију о инспекцији и испитивању притиска, као и сва одобрења специфична за пројекат. Потврдите све критичне захтеве пре него што отпустите поруџбину.
Закључак
Засун од кованог челика може да обезбеди поуздану изолацију цевовода када су конструкција, материјал, оцена притиска и температуре и тип прикључка правилно усклађени са применом. Његове опције компактног дизајна и доступност у више врста материјала чине га корисним за одабране системе за нафту и гас, производњу електричне енергије, хемијску обраду, пару и индустријске комуналне системе.
Најефикаснија одлука о куповини превазилази цену. Јасно дефинисана техничка спецификација, одговарајући захтеви за инспекцију, верификована компатибилност материјала и исправне праксе инсталације помажу у смањењу кварова који се могу избећи и подржавају дугорочну оперативну поузданост.
За купце који процењују засуне од кованог челика, рад са добављачем који може да разјасни конфигурације производа и захтеве документације је важан корак ка успешном пројекту.
