Дводелни куглични вентил са прирубницом: структурни принципи, правила уградње и ограничења примене

Већина кварова на лицу места и грешака у избору индустријских система флуида произилазе из површног разумевања карактеристика вентила. Многи инжењери сматрају дводелне кугличне вентиле са прирубницом уобичајеним компонентама за укључивање и искључивање, игноришући њихове структурне компромисе, ограничења притиска и инхерентну логику инсталације. У поређењу са једноделним кугличним вентилима који немају отпорност на притисак и троделним кугличним вентилима са високим трошковима одржавања, дводелни куглични вентили са прирубницом пружају оптималну равнотежу између чврстоће конструкције и опште ефикасности у раду. Међутим, његов јединствени структурални дизајн долази са јасним границама инсталације и применљивим условима рада. У већини случајева, уобичајени недостаци као што су цурење, заглављивање и оштећење кућишта вентила нису узроковани проблемима са квалитетом производа, већ неправилном инсталацијом и неусклађеним радним условима. Овај чланак разбија фрагментиране основне туторијале и индустријске стереотипе. Он спроводи детаљну анализу дводелних кугличних вентила са прирубницом из суштине конструкције, вертикалне и хоризонталне логике инсталације, стандардних смерница за рад, сценарија забрањене примене и често постављаних питања, пружајући практичне и професионалне референце за пројектовање цевовода, инсталацију на терену и свакодневно одржавање.

1. Шта је дводелни куглични вентил са прирубницом?

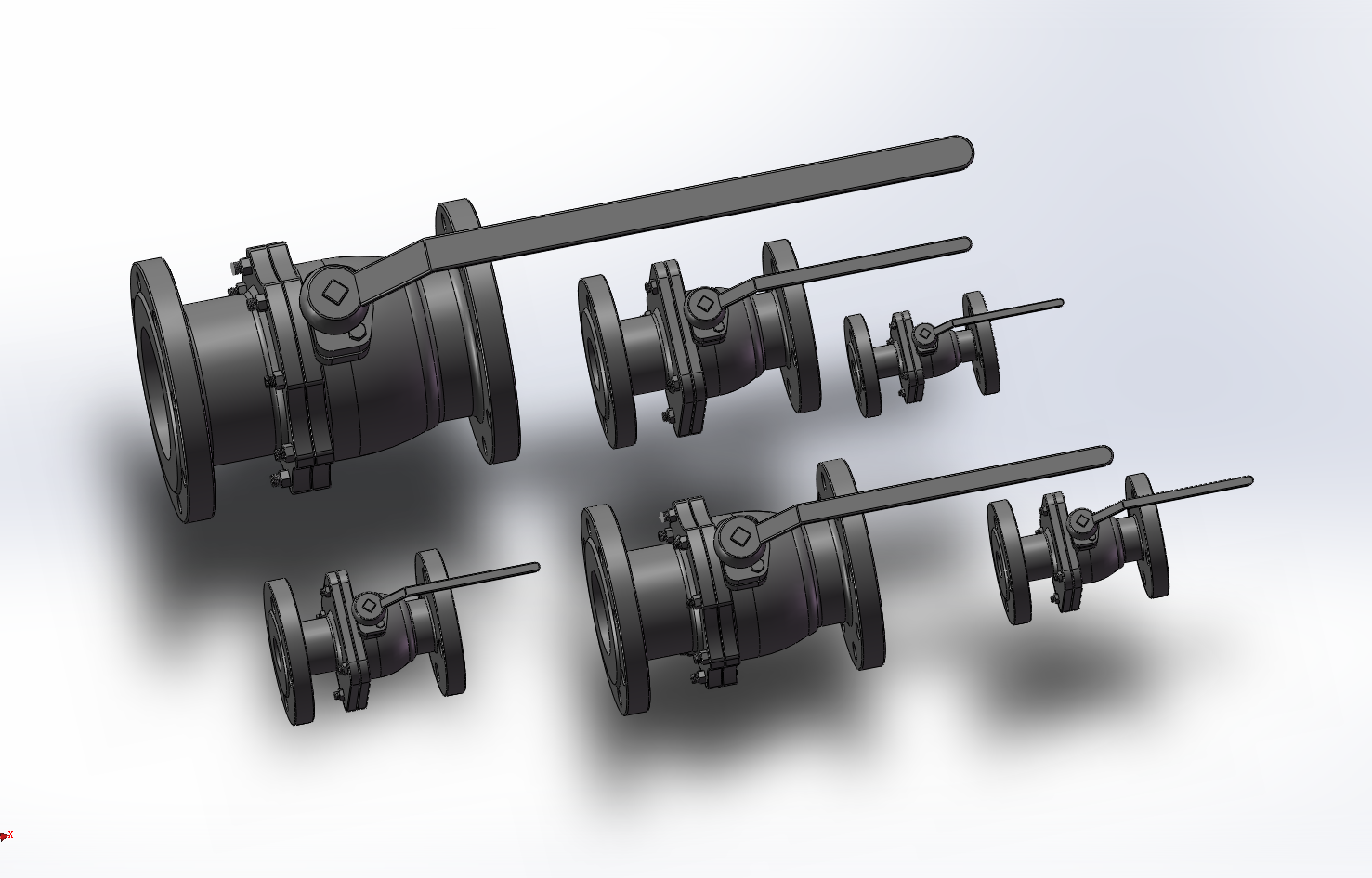

Куглични вентил са прирубницом од два дела има подељено тело вентила са два дела и интегрисану структуру прирубничког споја. Састављен је од главног тела вентила и поклопца, причвршћених вијцима високе чврстоће и опремљен прецизним унутрашњим компонентама укључујући куглице, седишта вентила и склопове за заптивање вретена. Заузимајући средњу позицију између једноделних и троделних кугличних вентила, он служи као главни стандардни вентил за грађевинарство, лаку индустрију, опште хемијске и комуналне системе флуида. Многи инжењери бркају три типа кугличних вентила због недостатка дубинског разумевања њихових структуралних компромиса. Једноделни куглични вентили су јефтини са интегралним ливеним структурама, али ограниченом отпорношћу на притисак и скоро без могућности одржавања. Троделни куглични вентили подржавају инлине демонтажу и замену компоненти, идеални за тешке услове рада, али са већим укупним трошковима. Дводелни дизајн савршено испуњава тржишну празнину. Задржава поуздану непропусност и структурну крутост раздвојених вентила, надокнађује дефект притиска интегралних вентила и избегава сложену демонтажну структуру троделних вентила. Што се тиче инжењерског позиционирања, то није професионални вентил за екстремне услове рада, већ стандардизовано и исплативо решење за већину општих система флуида. Он усваја дизајн пуног протока са брзим пребацивањем од 90 степени и перформансама двосмерног заптивања. Компатибилан са водом, уљем, конвенционалним гасом и слабо корозивним медијима, покрива степене притиска од ПН16 до ПН40. Са стабилним радом и ниским стопама кварова, веома је погодан за стандардизоване цевоводе који захтевају дуготрајан континуирани рад и ретко одржавање.

2. Може ли се дводелни куглични вентил са прирубницом поставити вертикално?

Вертикална уградња дводелних кугличних вентила је дуго била контроверзна тема у индустријској конструкцији. Практични закључак је јасан: вертикална инсталација је изводљива, али није универзално применљива, са стриктним ограничењима радних услова и метода уградње, што је једна од замки на лицу места које се највише занемарује. За разлику од неповратних вентила зависних од гравитације, дводелни куглични вентили се ослањају на претходно затегнуто заптивање седишта вентила и ротацију кугле да би се остварило отварање и затварање. Теоретски, и хоризонтална и вертикална уградња су конструктивно прихватљиве. Ипак, вертикална монтажа појачава скривене ризике као што су средња седиментација и девијација напрезања, директно подрива стабилност заптивке и животни век. Вертикална инсталација ради савршено за чисте медије укључујући чисту воду, чисту воду и конвенционални гас под нормалном температуром и ниским притиском, без утицаја на стабилност рада. За медије који садрже седимент, чврсте честице, висок вискозитет или лаку кристализацију, вертикална инсталација се не препоручује. Нечистоће ће се стално таложити на дну вертикалног тела вентила, трошећи прецизну површину седишта вентила и узрокујући заглављивање куглице, микро цурење и неуглађена пребацивања — проблеми који се ретко виђају код хоризонтално постављених вентила. Поред тога, постоји нераскидиво правило за вертикалну инсталацију: вретено вентила никада не сме бити монтирано надоле. Ручни точкови и актуатори морају бити окренути према горе или бочно. Инсталација наниже доводи до акумулације заосталог медијума и нечистоћа у зони паковања стабљике, узрокујући постепену корозију, спољно цурење и непоправљиве скривене опасности.

3. Смернице за инсталацију језгра за дводелне прирубничке кугличне вентиле

Преко 80% кварова вентила у касној фази је резултат нестандардне инсталације, а не недостатака квалитета. Професионална инсталација се фокусира на елиминисање напрезања цевовода, одступања заптивке и средњег ризика од удара, уместо једноставног поравнања рупа за вијке и завртња за причвршћивање. Следе смернице за рад језгра верификоване на терену.

3.1 Предтретман цевовода да би се избегла скривена абразија

Темељно очистите и исперите цео цевовод пре уградње да бисте уклонили шљаку од заваривања, рђу, остатке резања и друге тврде честице. Седиште вентила дводелних кугличних вентила усваја структуру заптивања огледала високе прецизности. Ситне тврде нечистоће ће узроковати неповратне огреботине и трајно микро цурење, што је примарни узрок краткотрајног квара нових вентила.

3.2 Поравнање прирубнице без напрезања

Никада немојте силом повлачити или стискати цевоводе да бисте поравнали рупе на прирубницама. Круто дводелно тело вентила је склоно микро-деформацијама под принудним напрезањем. Када притисак у систему варира, деформисано тело вентила ће претрпети квар заптивања или чак пуцање. Обезбедите природно пријањање површина прирубница и центриран положај заптивача за равномерну расподелу притиска.

3.3 Дијагонално и постепено затезање вијака

Причврстите прирубничке вијке дијагонално и у више фаза уместо да затегнете једну страну потпуно одједном. Асиметрична компресија узрокује неуравнотежено напрезање заптивки и микро деформацију прирубнице, што доводи до уобичајеног проблема на лицу места: нема цурења под ниским притиском, али очигледно цурење под високим притиском.

3.4 Тест притиска пуног хода након уградње

Не стављајте вентил у службени рад одмах након инсталације. Спроведите тестове притиска и у потпуно отвореним и у потпуно затвореним стањима да бисте проверили перформансе заптивања и проверили да ли има заглављивања или грешака изазваних стресом, елиминишући потенцијалне ризике унапред.

3.5 Резервишите довољан простор за рад и одржавање

Очувајте довољно простора око стабала вентила, ручних точкова и електричних или пнеуматских покретача. Блокирани простор ће ометати свакодневно пребацивање и касније рутинско одржавање.

4. Строго забрањени сценарији инсталације

Док дводелни куглични вентили са прирубницом имају универзалну стабилност и повољне цене, они имају инхерентна структурна ограничења. Неправилна примена у одређеним сценаријима ће довести до неповратног хабања и потенцијалних опасности по безбедност, што су јасни инжењерски табуи.

4.1 Континуиране производне линије које захтевају често одржавање

Дводелна структура са вијцима не може да подржи линијску замену унутрашњих хабајућих делова. Када се седишта вентила или заптивке истроше, цео вентил се мора уклонити и цевовод искључити ради одржавања. Не примењује се на сценарије континуиране производње од 24 сата који захтевају редовно чишћење и замену делова, где су троделни куглични вентили једина одржива опција.

4.2 Радни услови са честицама, кристалним или високовискозним медијима

За разлику од троделних вентила који подржавају брзо растављање и чишћење, дводелни вентили се не могу лако раставити да би се уклониле унутрашње наслаге. Дуготрајан рад са нечистим медијумом ће проузроковати континуирано хабање површине заптивке и заглављивање куглице, нагло повећавајући вероватноћу квара.

4.3 Цевоводи са јаким воденим ударом и честим флуктуацијама притиска

Дводелна подељена структура има мању отпорност на удар у поређењу са интегралним вентилима и ојачаним троделним вентилима. Понављани удари воденог чекића и драстичне промене притиска ће олабавити завртње за причвршћивање и ослабити силу претходног затезања заптивања, што ће резултирати упорним цурењем медија.

4.4 Регулатива о дугорочном редукцији

Дводелни куглични вентили са прирубницом су дизајнирани стриктно за он-офф контролу, а не за пригушивање. Дуготрајан полуотворени рад ће изазвати средње брзо рибање на седишту вентила, брзо трошење заптивног слоја огледала и изазивање неповратног цурења. Омогућава само тренутно подешавање протока, а не континуирано пригушивање.

4.5 Нестандардна инсталација у сценаријима отпорним на експлозију

За запаљиве и експлозивне медије, изостављање уређаја за елиминацију статичког електрицитета или постављање стабљика надоле ће довести до нагомилавања статичког електрицитета и таложења медија, доносећи озбиљне ризике од експлозије и пожара.5. Често постављана питања о дводелном

5. Често постављана питања о инсталацији дводелног кугличног вентила

П1: Који начин инсталације пружа дужи радни век, вертикално или хоризонтално?

За чисте медије без нечистоћа, положај инсталације има мали утицај на радни век. За медије склоне седиментима, хоризонтална инсталација је далеко стабилнија. Ефикасно избегава унутрашње таложење нечистоћа и смањује хабање површине заптивке, што га чини пожељним решењем за сложене радне услове.

П2: Зашто вентили цуре само под високим притиском, али не и под ниским притиском након уградње?

Преко 90% таквих кварова је узроковано неравномерним затезањем вијака, померањем заптивки и неослободеним напрезањем цевовода. Структурна одступања су безначајна под ниским притиском, али се појачавају под високим притиском, што доводи до квара заптивања. Проблем се може решити поновним дијагоналним причвршћивањем вијака и елиминисањем напрезања цевовода.

П3: Могу ли дводелни куглични вентили са прирубницом да одговарају аутоматским актуаторима?

Да. Стандардни дводелни куглични вентили са високом платформом су у потпуности компатибилни са електричним и пнеуматским актуаторима. Они подржавају даљинско аутоматско управљање и исплативе су опције за аутоматизоване цевоводе за течност.

П4: Шта узрокује заглављивање новоинсталираних вентила?

Уобичајени узроци укључују огреботине на површини заптивања од нечистоћа цевовода, микродеформације узроковане присилним поравнањем прирубница и недостатак пробног рада за растерећење притиска. Ово су пре типичне грешке при инсталацији него проблеми са квалитетом производа.

П5: Како одабрати између дводелних и троделних кугличних вентила?

Изаберите дводелне кугласте вентиле за конвенционалне услове рада са ниском учесталошћу одржавања и захтевима за контролу трошкова. Изаберите троделне кугласте вентиле за оштра корозивна окружења, лако запрљане медије и системе за континуирану производњу који захтевају одржавање на линији. Не постоји апсолутна супериорност између њих двоје – само прикладност заснована на сценарију.

Закључак

Основна инжењерска вредност дводелних кугличних вентила са прирубницом лежи у њиховој одличној прилагодљивости већини општих сценарија индустријских флуида. Са стабилном структуром, зрелим перформансама и контролисаним трошковима, постали су основне и кључне компоненте модерних индустријских цевовода. Већина кварова вентила се приписује неусклађености радних услова и нестандардној инсталацији, а не инхерентним дефектима производа. Темељно разумевање његових структуралних компромиса, граница инсталације и табуа примене помаже инжењерима да избегну стереотипне грешке у инсталацији, максимизирају дугорочну оперативну стабилност, смање укупне трошкове одржавања и коначно остваре сигуран, ефикасан и одржив рад индустријских система.
