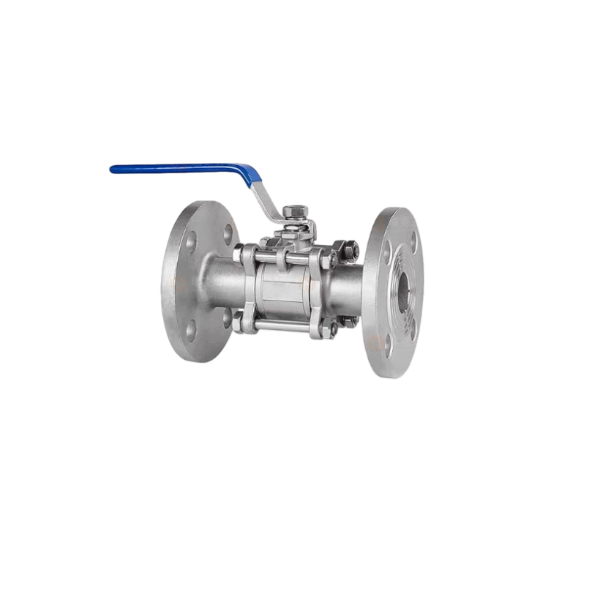

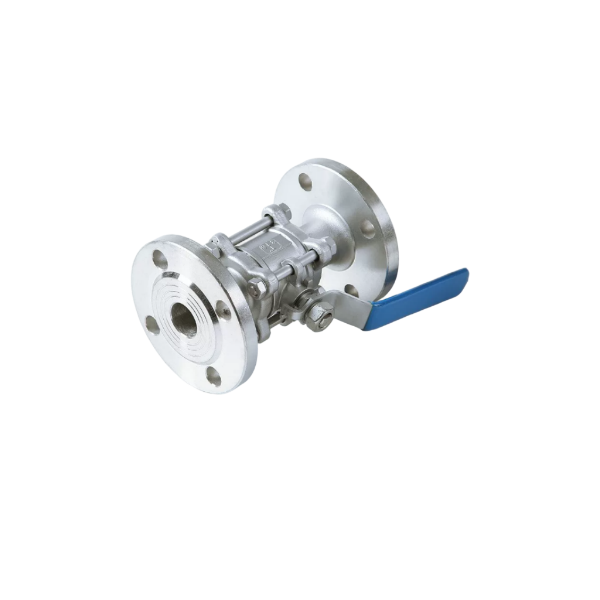

Куглични вентил са прирубницом од 3 ком од нерђајућег челика

Увод у производ

Куглични вентил са прирубницом од 3 дела од нерђајућег челика има ковано тело СС304/СС316Л са ЦНЦ обрадом. Прирубнички крајеви омогућавају лаку монтажу са индустријским цевоводима. Опремљен са вретеном против издувавања и заптивачем седишта од ПТФЕ, овај вентил са пуним отвором минимизира губитак средњег притиска. Усваја ИСО5211 стандардну подлогу за монтажу, доступна за ручни рад полугом, или опремљена пнеуматским и електричним актуаторима за даљинско аутоматско управљање. Широко се извози за затварање течности у системима цевовода за хемикалије, третмане воде, нафте и гаса и прехрамбене индустрије.

Принцип рада

Куглични вентил са прирубницом од 3 дела контролише проток течности преко 90° ротације кугле око осе вретена. На кугли је направљен пролазни отвор. Када се отвор поравна са смером цевовода, течност слободно пролази. Након ротације за 90 степени, чврста страна лопте притиска на седиште да блокира проток. Дељено тело од три дела обухвата куглу и делове за заптивање. Стабљика покреће ротацију лопте. Чврст контакт између кугле и седишта ствара заптивање непропусно за мехуриће за отварање или затварање цевоводног медија.

Предности

1.Подељена троделна конструкција омогућава инлине инспекцију и замену заптивки без уклањања целог вентила са цевовода, што значајно смањује трошкове одржавања.

2.Прирубнички прикључак нуди висок притисак и стабилан спој цеви; вентил остаје фиксиран током демонтаже цевовода.

3.Тело од кованог нерђајућег челика пружа изузетну отпорност на корозију и продужени радни век за корозивне медије.

4.Потпуни дизајн отвора смањује отпор протока и спречава накупљање седимента.

5.Поуздане перформансе заптивања са малим радним моментом; компатибилан са аутоматским актуаторима за даљинско управљање.

6.Модуларна структура обезбеђује добру заменљивост резервних делова, испуњавајући захтеве за сертификацију за пројекте у иностранству.

Тецхницал Параметерс

ФАКс

П1: Које опције материјала су доступне за овај 3-делни куглични вентил са прирубницом?

О: Стандардни материјал кућишта је нерђајући челик СС304 и СС316Л. Лопта и стабљика су такође од нерђајућег челика. Материјал седишта је ПТФЕ као стандард; ПФА је опционо за оштре корозивне радне услове.

П2: Под којим опсегом притиска и температуре вентил може да ради?

О: Радни притисак: ПН16 / ПН25 / Цласс150 / Цласс300 опционо. ПТФЕ седиште омогућава радну температуру од -20℃ до 180℃. Стварни опсег зависи од избора медија и заптивки.

П3: Да ли вентил може бити опремљен пнеуматским или електричним актуаторима?

О: Да. Изграђен је са ИСО5211 стандардном монтажном платформом. Ручна ручка се може заменити пнеуматским актуатором (једностраног/двоструког дејства) или електричним актуатором за даљинско аутоматско управљање.
