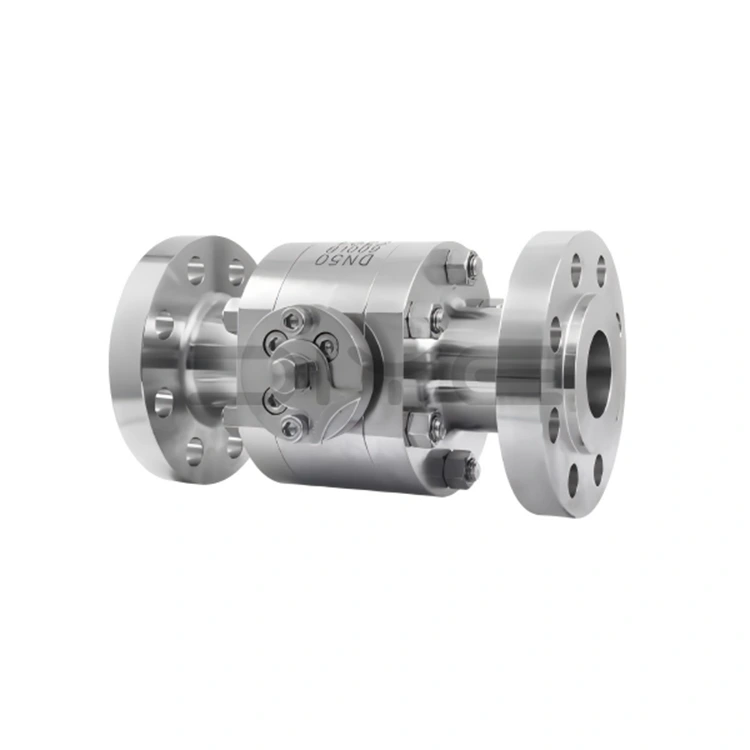

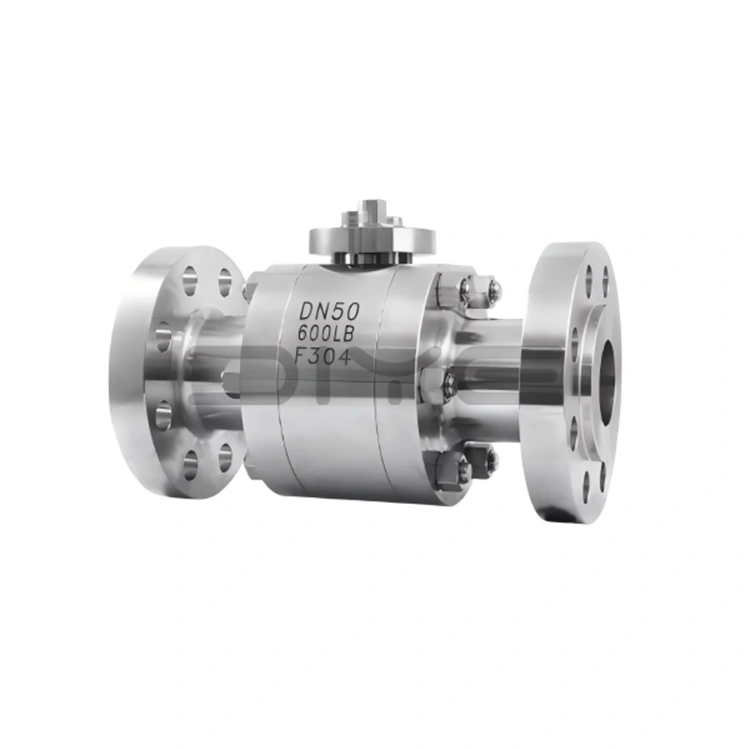

Кугласти кугласти вентил од кованог челика високог притиска

ДИИЕ ВАЛВЕ серија кугличних вентила са прирубницом од кованог челика високог притиска је дизајнирана, произведена и тестирана у строгом складу са вишеструким домаћим и међународним стандардима како би се осигурало да перформансе производа задовољавају глобалне инжењерске потребе.

- Стандарди дизајна и производње: ГБ/Т 12237, АПИ 608, ИСО 17292, ЕН 1983:2013

- Стандарди прирубничке везе: ЈБ/Т79.1~79.4, АНСИ Б16.5, ГБ/Т 9113

- Стандарди за дужину конструкције: АСМЕ Б16.10

- Стандарди испитивања: ГБ/Т 13927, ИСО 5208

Стандардни називни пречници: ДН10~ДН300 (1/4"~12"), оцене притиска: Класа 150~Класа 600 (ПН10~ПН100); Доступне су прилагођене нестандардне спецификације високог притиска као што су 2500ЛБ и ПН400, а номинални пречници се могу подесити према цртежима купаца како би се прилагодили различитим захтевима цевовода високог притиска.

Основне предности производа

1. Висококвалитетни ковани материјали, стабилне перформансе

Главни материјал кугличног вентила са прирубницом високог притиска од кованог челика је висококвалитетни ковани челик, погодан за различите тешке услове рада, посебно на следећи начин:

- Отковци од угљеничног челика (ВЦБ/А216-ВЦБ): Висока структурна чврстоћа, погодна за конвенционалне некорозивне услове високог притиска (као што су обични индустријски нафтоводи и гасоводи).

- Отковци од нерђајућег челика (Ф304/Ф316Л): 304 материјал је отпоран на благу корозију, погодан за опште хемикалије под високим притиском, третман воде и друге услове; 316Л материјал, са додатком молибдена, значајно побољшава отпорност на корозију и отпорност на оксидацију, погодан за високо корозивна окружења као што су киселине, алкалије, медији који садрже сумпор и морска вода. Његов радни век у корозивним условима високог притиска је 3-5 пута већи од обичних кугличних вентила од угљеничног челика.

- Специјални челични отковци (као што је 35ЦрМоА): Прилагођени за екстремно висок притисак и посебне услове рада, пружајући поуздану материјалну подршку.

2. Додатна опрема високих перформанси, сигурна и издржљива

Сва додатна опрема за куглични куглични вентил од кованог челика са прирубницом високог притиска је направљена од специјализованих материјала високог притиска, обезбеђујући укупну стабилност и сигурност вентила:

- Стабло вентила: Направљено од отковака отпорних на хабање и корозију, као што је 2Цр13/А246-416, са нитрираном површинском обрадом, нуди одличну чврстоћу на торзију. Дизајн на дну са структуром задњег заптивача спречава отпадање вретена вентила и цурење медија.

- Завртњи: Користите 35ЦрМоА/А193-Б7 специјализоване завртње под високим притиском, који нуде високу чврстоћу и својства против лабављења, погодне за услове високог притиска.

- Заптивке: Направљене од специјализованих материјала под високим притиском као што су ПТФЕ, ППЛ и флуорогума. Неки модели користе троструку структуру металног тврдог заптивача + еластичну помоћну заптивку, где што је већи притисак, то је заптивка чвршћа, постижући двосмерно нулто цурење и испуњавајући АПИ 6Д стандард „нултог цурења“.

3. Научна структура, широка прилагодљивост

Усвајајући циљане структурне дизајне засноване на условима рада, куглични куглични вентил од кованог челика под високим притиском је погодан за различите сценарије:

- Структура плутајуће кугле: Погодно за вентиле малог пречника, ослањајући се на средњи притисак како би се обезбедило чврсто приањање између кугле и седишта вентила. Једноставна структура, поуздано заптивање.

- Фиксна лоптаста структура: Погодно за вентиле великог пречника. Кугла је подржана горњим и доњим вратилима, спречавајући померање током отварања и затварања, смањујући радни момент, погодан за чест рад под високим притиском и смањујући хабање вретена вентила.

- Антистатички и ватроотпорни дизајн: Опремљен на неким моделима. Антистатички дизајн спречава статичке варнице, а ватроотпорни дизајн омогућава привремено заптивање кроз контакт метал-метал након што заптивке прегоре, погодно за запаљиве и експлозивне услове високог притиска.

Наша посвећеност

Као професионални произвођач и добављач у Кини, ДИИЕ ВАЛВЕ се придржава филозофије „Квалитет на првом месту, врхунски купац“. Наша фабрика има комплетан систем производње и тестирања, са строгом контролом током целог процеса како би се осигурао квалитет производа. Такође пружамо професионалну техничку подршку и постпродајне услуге, и успоставили смо дугорочне и стабилне односе сарадње са глобалним партнерима.

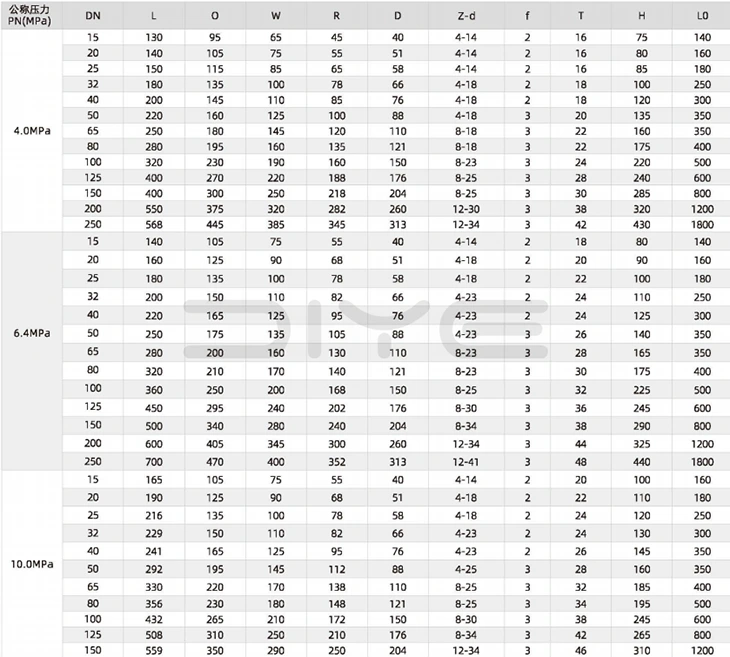

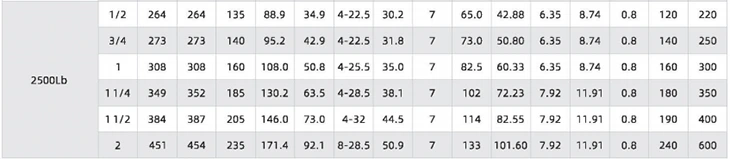

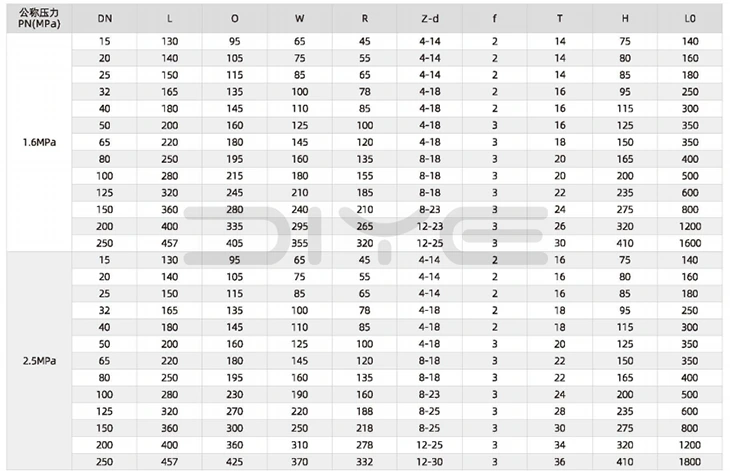

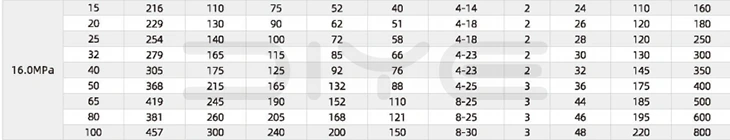

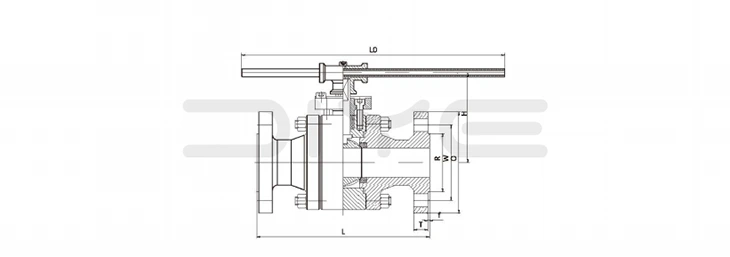

Тецхницал Параметерс

ФАК

П: Може ли куглични вентил са прирубницом од кованог челика под високим притиском постићи нулто цурење под високим притиском?

О: Усваја дизајн двоструког заптивања погодног за радне услове под високим притиском: ① Главно заптивање: Усваја комбинацију уграђеног еластичног седишта вентила (ПТФЕ/ППЛ/флуорогума) и металног тврдог заптивача, са О-прстеном иза седишта вентила. Што је средњи притисак већи, то је седиште вентила чвршће компресује лопту, постижући двосмерно нулто цурење и испуњавајући АПИ 6Д стандард „нултог цурења“; ② Заптивање вретена вентила: усваја дно вентила + структуру задње заптивке + вишеслојну заптивку за паковање. Паковање је направљено од специјалног флексибилног графита под високим притиском или ПТФЕ да би се спречило цурење медија на вретену вентила и избегла торзија и одвајање стабла вентила под високим притиском; ③ Антистатички/ватроотпоран дизајн: Неки модели имају уграђене антистатичке опруге. Када се печат изгори, привремено заптивање се може постићи контактом метал-метал, погодно за услове рада са запаљивим и експлозивним медијима.

П: Које су разлике између плутајуће кугличне и фиксне кугличне структуре кугличног вентила од кованог челика високог притиска? Како одабрати према калибру?

О: ① Плутајућа куглична структура: Обично се користи за мале калибре (ДН10~ДН50), лопта нема фиксни ослонац, а заптивање се постиже притиском куглице на једнострано седиште вентила кроз средњи притисак. Има једноставну структуру, мали обртни момент отварања и затварања и ниску цену, погодан за конвенционалне услове рада под високим притиском и малим протоком; ② Фиксна куглична структура: Обично се користи за велике калибре (ДН65 ~ ДН300), лопта је фиксно подупрта горњим и доњим стабљикама вентила, без помака током отварања и затварања, јака стабилност под притиском, погодна за радне услове високог притиска, великог протока и честих радних услова, што може ефикасно смањити ризик од хабања вентила и деформације вентила. Диие може прилагодити плутајућу или фиксну куглу структуре према потребама купаца и условима рада.

П: Које су кључне мере предострожности за уградњу кугличног вентила са прирубницом од кованог челика под високим притиском у радним условима?

О: ① Прирубнички прикључак: Вијци морају бити специјални завртњи под високим притиском као што је 35ЦрМоА/А193-Б7, а принцип „уједначеног дијагонале и затезања корак по корак“ ће бити усвојен да би се избегло пуцање тела вентила услед неуједначене силе, а обртни момент мора бити у складу са стандардним прописима; ② Смер средњег протока: Потврдите да је ознака смера протока тела вентила у складу са смером протока медија; нема ограничења у смеру протока кугличних вентила са пуним отвором; ③ Окружење за инсталацију: Избегавајте излагање сунчевој светлости и киши на отвореном и очистите цевоводе од нечистоћа пре инсталације да бисте спречили блокаду језгра кугле; ④ Прихватање теста притиска: Тест притиска на лицу места ће се извршити након инсталације. Испитни притисак воде је 1,5 пута већи од номиналног притиска, а испитни притисак ваздуха је 1,1 пута већи од номиналног притиска. Може се ставити у употребу само ако нема цурења.
