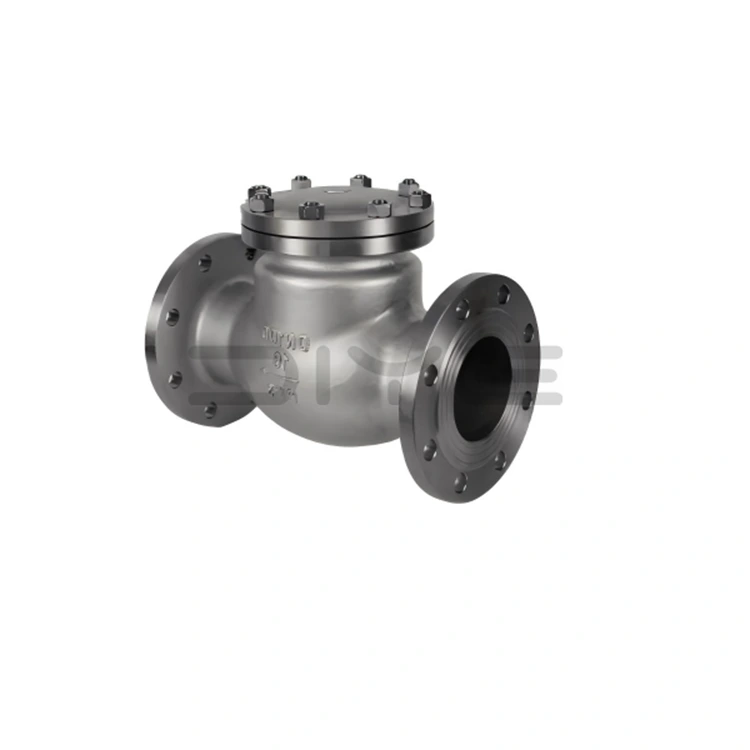

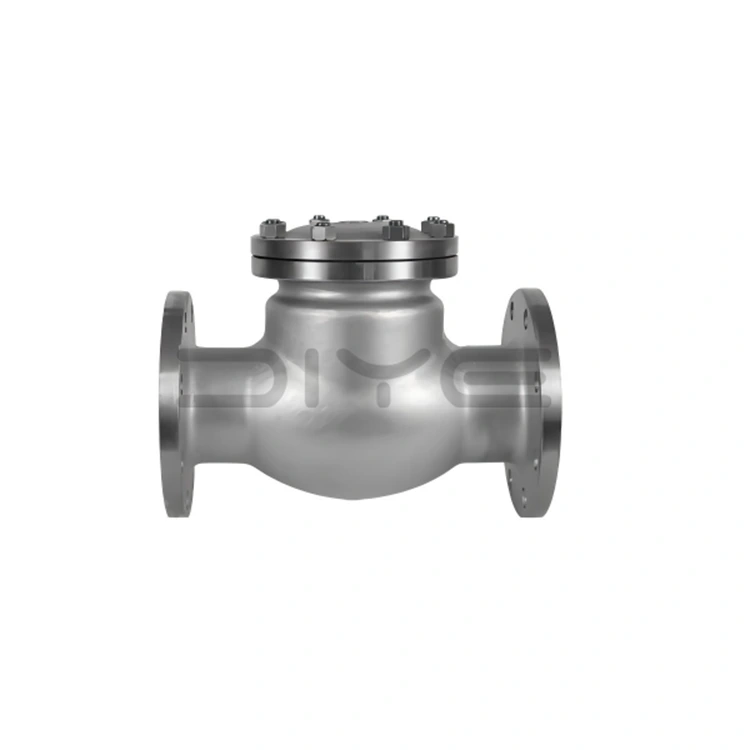

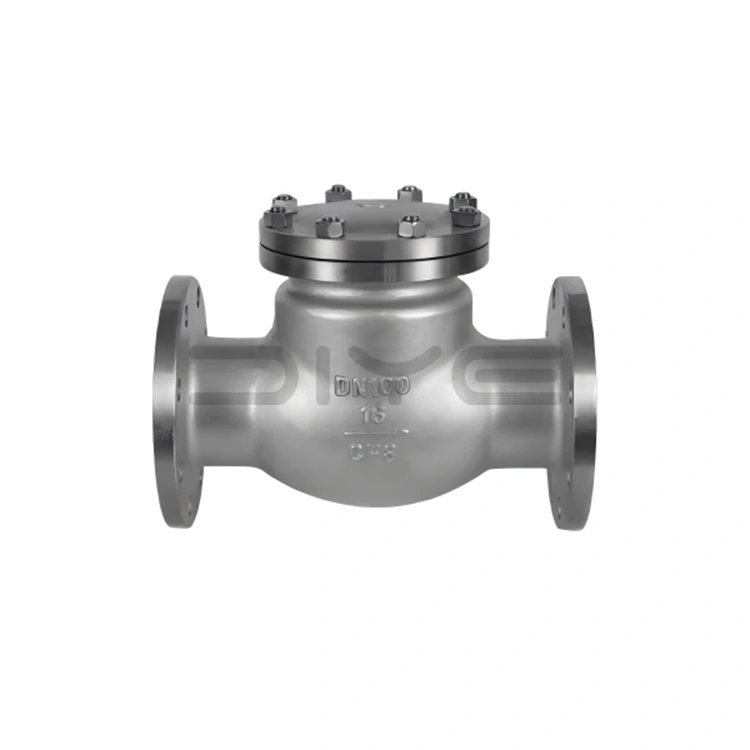

ДИН неповратни вентили са закретном прирубницом

ДИИЕ ДИН неповратни вентили са закретном прирубницом су прецизно дизајнирани аутоматски вентили који су у потпуности усклађени са основним немачким стандардима, укључујући ДИН 3356, ДИН 3202 и ДИН ЕН 1092-1. Вентили раде аутономно на основу притиска медијума, не захтевајући спољне актуаторе. Они обезбеђују поуздан механизам без одржавања који спречава катастрофалне последице повратног тока, штитећи критичну инфраструктуру цевовода.

Принцип рада и главне функције

1. Аутоматски рад

Диск вентила са закретном прирубницом ДИН вентила се слободно отвара под притиском медија који тече напред; када се систем заустави, смањи притисак или доживи тенденцију повратног тока, диск вентила се тренутно затвара под сопственом тежином и повратним притиском.

2. Основне функције заштите

- Спречавање повратног тока: Формира чврсто заптивање, спречавајући обрнути ток медијума.

- Ублажавање воденог удара: Апсорбује хидраулички удар, значајно смањујући притисак на цевоводе и опрему.

- Заштита система: Штити пумпе, компресоре, посуде под притиском и измењиваче топлоте од оштећења изазваних ударима обрнутим притиском.

Карактеристике дизајна и технички параметри

1 Начин и стандарди повезивања

Користи ДИН стандардне прирубничке везе, поједностављујући инсталацију и одржавање; конструкцијска дужина стриктно се придржава стандарда ДИН 3202.

2 Широка применљивост и свестраност

ДИН неповратни вентили са закретном прирубницом покривају читав опсег пречника од ДН15 до ДН1000; оцене притиска укључују ПН10, ПН16, ПН25, ПН40, ПН63 и ПН100, задовољавајући различите потребе цевоводних мрежа ниског притиска до индустријских процесних система високог притиска.

3 Супериорна структура

Пажљиво дизајнирани канали протока минимизирају губитак притиска; високо прецизне заптивне површине обезбеђују чврсто и поуздано заптивање чак и под флуктуацијама притиска и различитим условима медија.

4. Компатибилност медија

Погодно за воду, пару, нафтне производе и разне киселе, алкалне и корозивне медије.

Сценарији примене и покривеност тржишта

Наши ДИН неповратни вентили са закретном прирубницом су преферирани производ за немачке стандардне цевоводне системе у Европи и широм света, обезбеђујући стабилну једносмерну контролу протока у неколико захтевних индустрија, укључујући:

1. Петрохемијска и хемијска прерађивачка индустрија

2. Индустрија производње електричне енергије (термална и нуклеарна енергија)

3. Металургија и рударска индустрија

4. Индустрија општинског водовода и одводње

5. ХВАЦ, гас и поморски инжењеринг

6. Међународни европски стандард извозни инжењерски пројекти

Производња и осигурање квалитета

1. Професионалне квалификације и искуство: Користећи дубоку стручност у индустрији, ДИИЕ ВАЛВЕ постиже масовну производњу свих ДИН спецификација неповратних вентила, обезбеђујући стабилан и поуздан квалитет.

2. Усклађеност са ауторитативним стандардима: Сваки вентил користи немачке стандардне материјале, прецизне процесе ковања и подвргава се ригорозном тестирању притиска.

3. Гаранција интегритета: Пружамо потпуне извештаје о испитивању материјала (МТР) и фабричке податке о испитивању притиска за сваку наруџбу, обезбеђујући потпуну следљивост и усклађеност током целог процеса.

4. Прилагођена решења: Поред стандардних производа, ми професионално пружамо прилагођене услуге вентила користећи посебне материјале и нестандардне величине, нудећи решења за снабдевање на једном месту за сложене европске и међународне инжењерске пројекте.

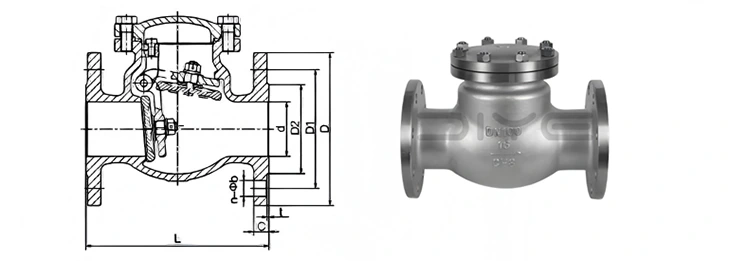

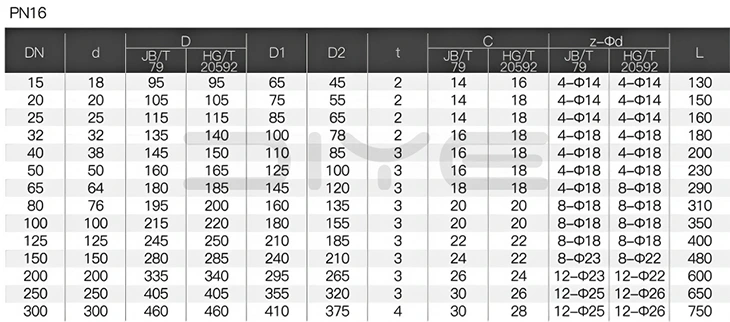

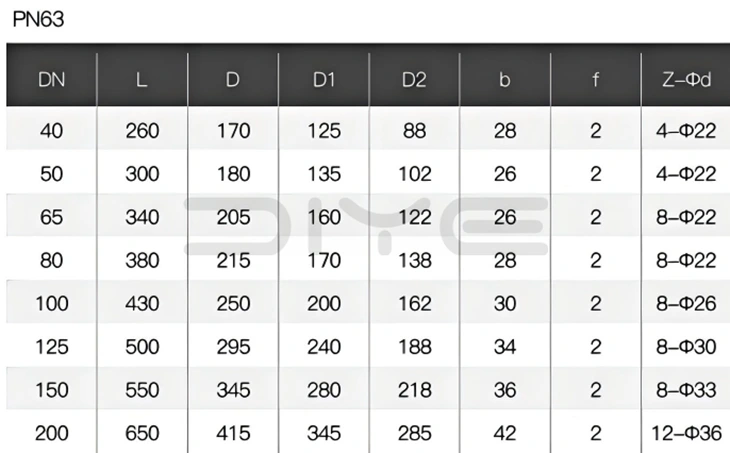

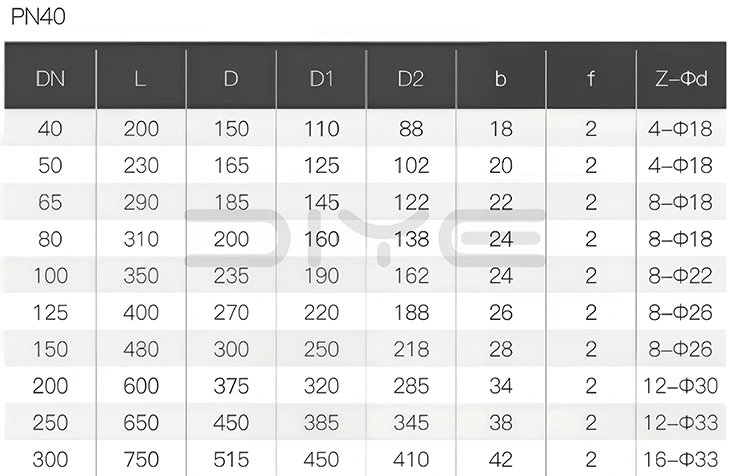

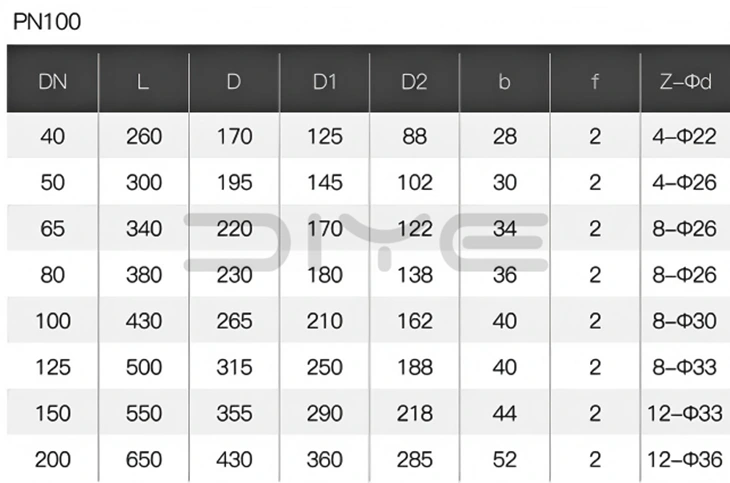

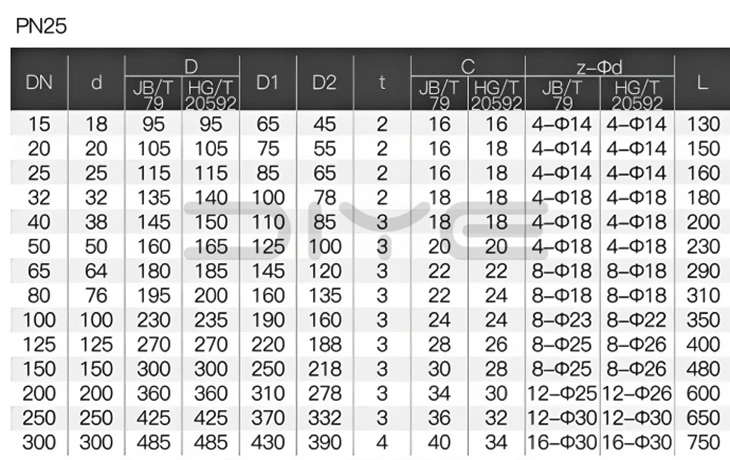

Технички цртежи

ФАК

П: Са којим основним стандардима су усклађени ДИН вентили са закретном прирубницом?

О: Углавном следе ДИН 3205, ДИН 3206, ДИН 3207, ДИН 3351 и ДИН 3352. За прирубничко повезивање примењују ДИН ЕН 1090 / ДИН ЕН 1091 / ДИН ЕН 1092, обезбеђујући савршено усклађивање и заменљивост, га.ске прирубнице и прирубничке цеви

К:Шта треба имати на уму приликом уградње повратног вентила са прирубницом?

О: Потврдите стрелицу за смер протока на телу вентила и инсталирајте стриктно у складу са смером протока медија. Инсталирање уназад ће довести до потпуног блокирања протока и губитка функције провере.

П: Зашто увек постоји ненормална бука и вибрације у прирубничком неповратном вентилу?

О: Ово је углавном узроковано постављањем близу колена, превеликом брзином протока или ударом диска вентила на граничник. Препоручује се повећање равног дела цеви, прелазак на структуру са спором затварањем или подешавање брзине протока цевовода.

П: Можете ли да обезбедите комплетан сет немачких стандардних ДИН неповратних вентила?

О: Као изворни произвођач, Диие производи ДИН неповратне вентиле са закретном прирубницом у свим величинама. Строго вршимо машинску обраду, испитивање притиска и обележавање у складу са немачким стандардима. Можемо да обезбедимо комплетан скуп извештаја о материјалу и фабричких података о испитивању притиска, као и да подржимо прилагођавање специјалних калибара и специјалних материјала.
