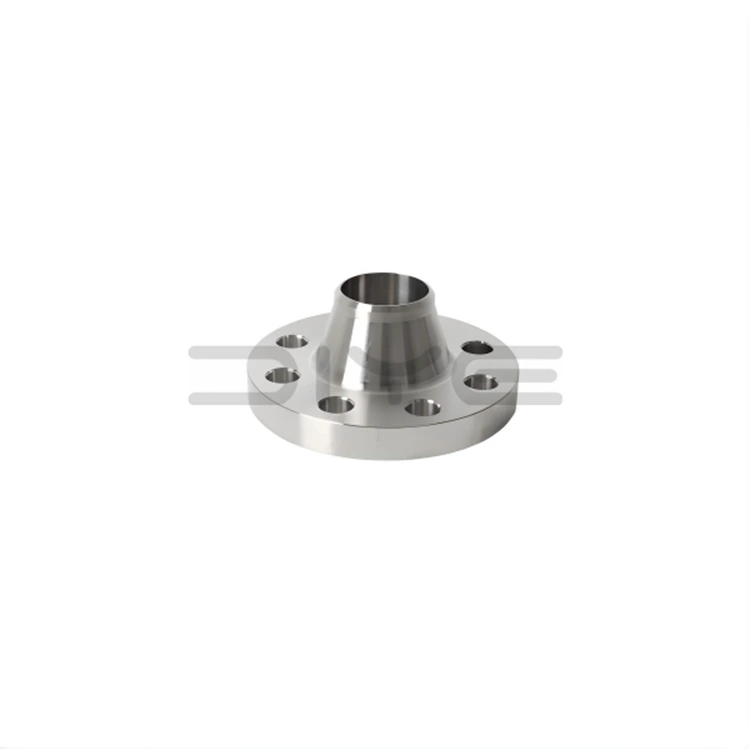

АНСИ Б16.5 Прирубница за заваривање

Сваки ДИИЕ ВЕНТИЛ АНСИ Б16.5 прирубница са завареним вратом се подвргава ригорозном тестирању, укључујући инспекцију димензија, верификацију материјала, ултразвучно испитивање и испитивање притиска, обезбеђујући потпуну усклађеност са АНСИ Б16.5 и међународним стандардима квалитета. Наш вертикално интегрисани производни процес, од сировина до готових производа, гарантује доследан квалитет производа, следљивост и поуздане перформансе у различитим критичним применама.

Дизајн и структура

1. Усклађеност са стандардима: Потпуно у складу са стандардима АНСИ/АСМЕ Б16.5, покривајући оцене притиска од 150 до 2500 и номиналне пречнике (НПС) од 1/2 инча до 24 инча, уз подршку за прилагођене дизајне великог пречника.

2. Интегрална кована конструкција: АНСИ Б16.5 прирубнице са завареним вратом имају дугачак, конусни дизајн са високим вратом са глатким прелазним луком, искованим од висококвалитетних америчких стандардних материјала, укључујући угљенични челик А105, нерђајући челик Ф304/Ф316Л и легирани челик.

3. Прецизне заптивне површине: Стандардна подигнута површина (РФ), површина прстенастог споја (РЈ) и храпава површина лица (МФМ) се обрађују помоћу ЦНЦ обраде како би се осигурало чврсто приањање заптивке и перформансе без цурења.

4. Спој за сучеоно заваривање: Дизајниран за сучеоно заваривање цевовода са пуним продором, обезбеђујући бешавни пренос напона и елиминишући концентрацију напона на дну главчине.

Кључне предности

1. Изузетна отпорност на температуру и притисак: Специјално дизајнирана да издржи тешке термичке циклусе, висок притисак, вибрације и термичко пузање, погодна за најзахтевнија радна окружења.

2. Трајно стабилно заптивање: Робусни заварени спојеви и прецизно обрађене заптивне површине обезбеђују трајну заптивку која не захтева одржавање, што је кључно за окружења опасних и токсичних медија.

3. Врхунска структурна крутост: АНСИ Б16.5 прирубница за заваривање са високим вратом обезбеђује одличну крутост, отпорност на деформације и отпорност на замор, обезбеђујући дуг радни век под цикличним оптерећењем.

4. Проверљиви и поуздани: Завари са пуним продором омогућавају испитивање без разарања (НДТ), обезбеђујући да квалитет производа испуњава строге индустријске стандарде.

5. Свеобухватне спецификације и стабилно снабдевање: Ин-хоусе производња обезбеђује обиље залиха, благовремену испоруку и могућност да се глобалним купцима обезбеде исплативи производи.

Индустријске примене

ДИИЕ ВАЛВЕ АНСИ Б16.5 Прирубнице за заварени врат су преферирани стандардни производ за следеће кључне сценарије примене:

1. Индустрија нафте и гаса: Цевоводи, рафинерије и платформе на мору.

2. Хемијска индустрија: Високотемпературни, под високим притиском и корозивни медијски системи.

3. Индустрија производње енергије: пароводи, котлови и помоћни системи електране.

4. Посуде под притиском: резервоари за складиштење, реактори и процесна опрема која захтева највиши интегритет.

5. Цевоводи високог интегритета: Системи за транспорт запаљивих, експлозивних и високо токсичних течности.

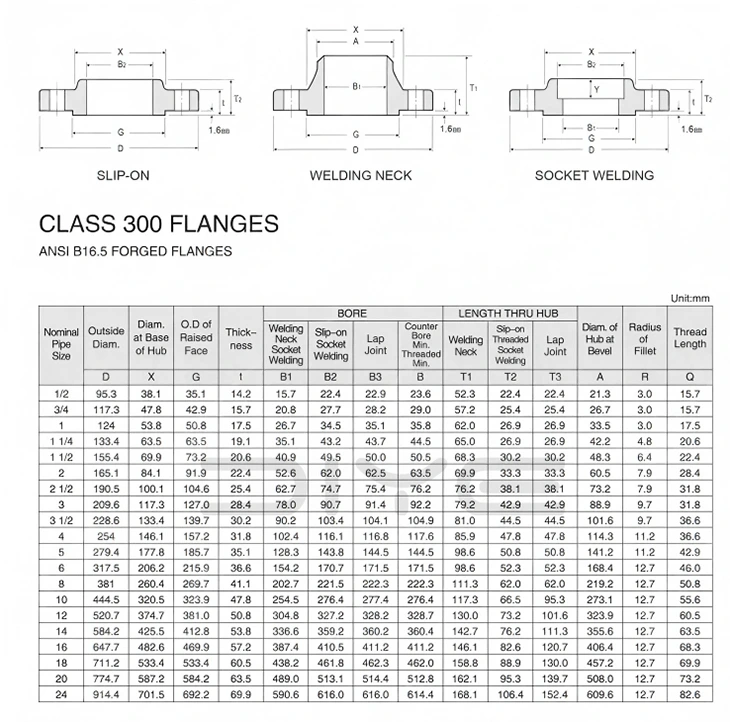

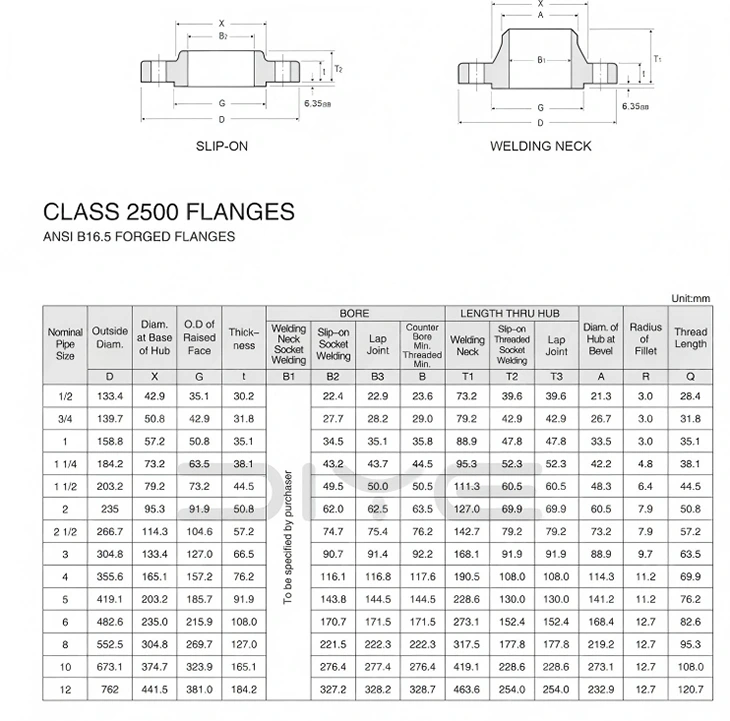

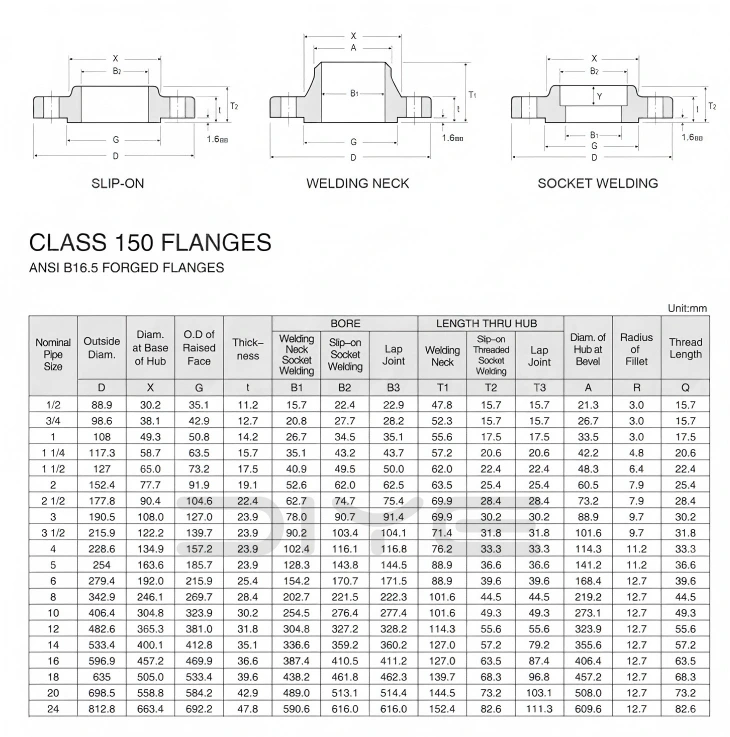

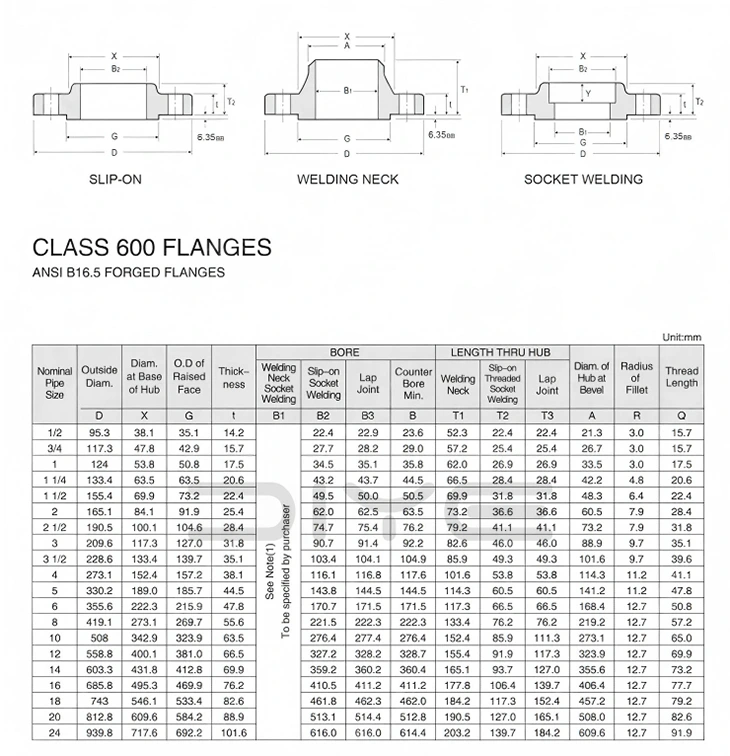

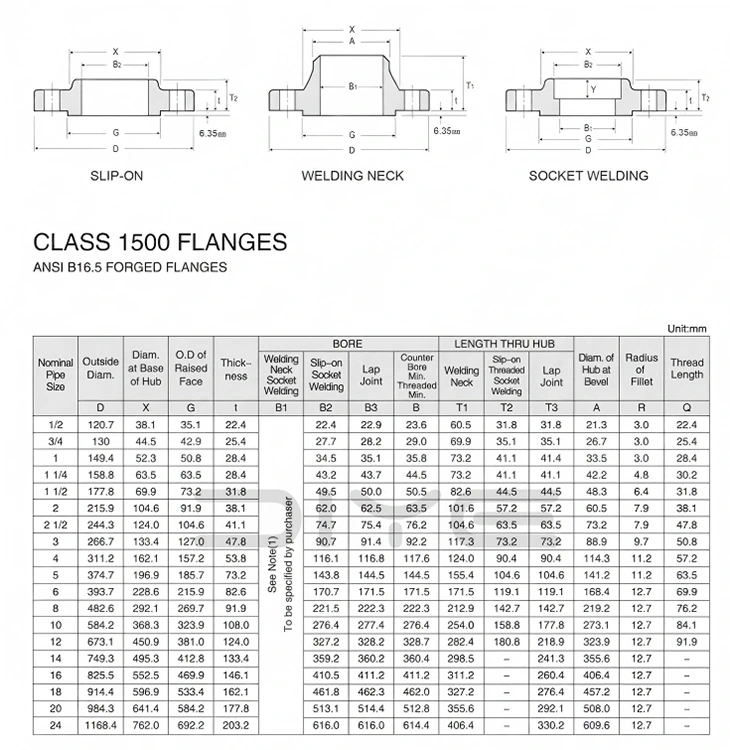

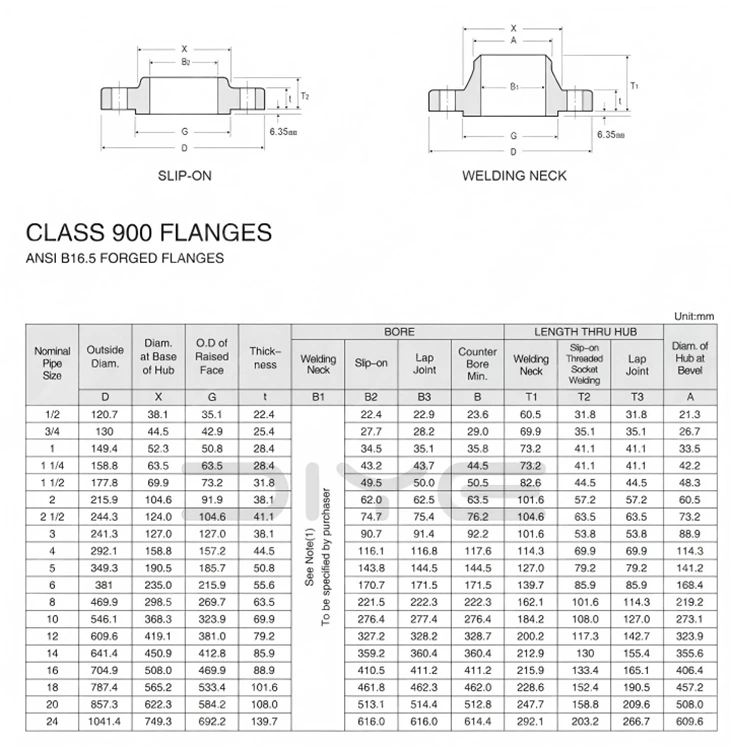

Тецхницал Параметерс

ФАК

П: Да ли се америчка стандардна класа прирубница и кинески стандардни ПН могу заменити?

О: Не могу се директно заменити. Класа се односи на амерички стандардни притисак, који се разликује од ПН система номиналног притиска. Спољни пречник, рупе за вијке и димензије заптивне површине се не поклапају, а њихово мешање и повезивање је строго забрањено.

П: Шта је НПС у америчким стандардним прирубницама? Како одговара ДН?

О: НПС се односи на амерички стандардни номинални пречник (инчи). На пример, НПС2 = ДН50. Ово је само за референцу. Током инсталације и наручивања, НПС + класа се мора стриктно поштовати, а на само ДН се не може поуздати.

П: Које су разлике између ВН и СО прирубница?

О: ВН прирубница за заваривање врата: Ковање са дугим вратом, заваривање са пуним продором, отпорно на високе температуре и високи притисак, отпорно на вибрације, користи се за главне цевоводе, посуде под притиском, запаљиве и експлозивне медије;

СО прирубница за чеоно заваривање без врата: заваривање чепа са кратким вратом, једноставна инсталација, ниска цена, погодна само за средњи и низак притисак, нормалну температуру, обичне процесне цевоводе.

П: Коју врсту челичне цеви треба користити са америчким стандардним прирубницама?

О: Угљенични челик користи АСТМ А106/А53 амерички стандард бешавне цеви; Нерђајући челик користи цеви серије АСТМ А312.
