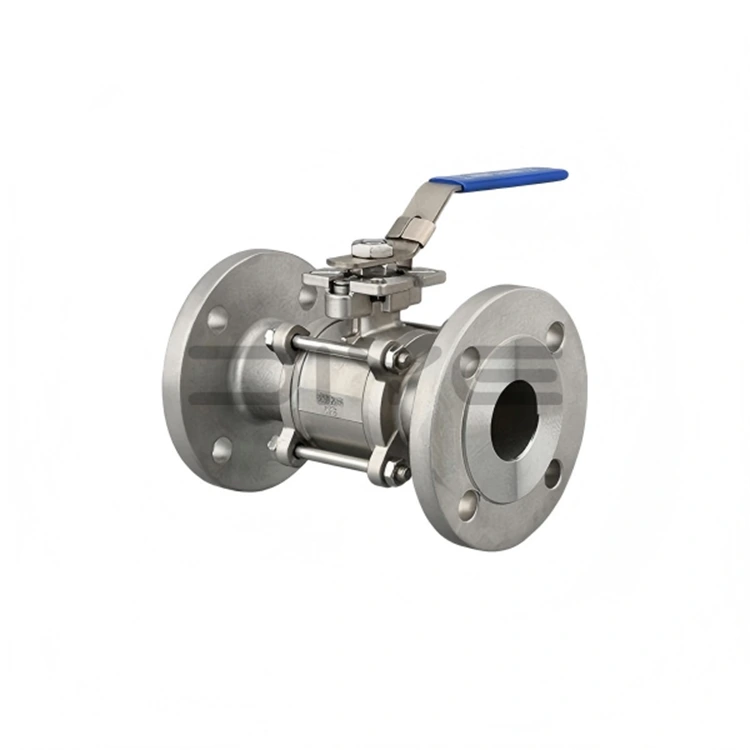

Куглични вентил са прирубницом од 3 ком са монтажном подлогом

Наш куглични вентил са прирубницом од 3 ком са монтажним јастучићима је дизајниран за директну монтажу актуатора и одржавање у линији. Главно тело је направљено од нерђајућег челика 304 или 316Л (ливени челик је доступан за специфичне примене), са структуром кућишта вентила са завртњима од три дела и дизајном високе платформе у складу са стандардима ИСО 5211. Подржава пнеуматску/електричну контролу аутоматизације и усклађен је са ГБ (кинески национални стандард), АНСИ (амерички стандард) и ДИН (немачки стандард) стандардима прирубница. Свеобухватан систем контроле квалитета обезбеђује доследне перформансе у свим производним серијама.

Основне структурне предности

1. Одвојива структура од три дела

- Састоји се од тела левог вентила, десног тела вентила и средњег тела вентила (укључујући склоп са језгром и вретеном), причвршћених завртњима.

- Онлине одржавање је могуће без потпуног растављања вентила са цевовода. Једноставно отпустите завртње, уклоните средње тело вентила и брзо уклоните језгро кугле, заптивке и друге унутрашње компоненте ради лакшег чишћења, одржавања и замене осетљивих делова.

- Расподела напрезања повећава укупну чврстоћу тела вентила, чинећи га погодним за рад цевовода средњег и високог притиска и ефикасно спречава деформацију тела вентила и цурење.

- Смањује време застоја за одржавање и смањује трошкове одржавања, што га чини посебно погодним за сложене услове рада који захтевају често одржавање.

2. Структура стабла високе платформе у складу са стандардом ИСО 5211

- Интегрисани горњи дизајн са високом платформом је у потпуности усклађен са стандардима ИСО 5211, омогућавајући директну уградњу пнеуматских/електричних актуатора без додатних носача.

- Куглични вентил са прирубницом од 3 дела са подлогом за монтажу има структуру вретена постављену на дну и дизајн аутоматске компресије опруге са двоструким диском, оптимизујући перформансе заптивања вретена и спречавајући избацивање вретена у случају ненормалног повећања притиска у комори вентила, чиме се повећава сигурност рада.

- Неки модели су опремљени антистатичким уређајем за ефикасно ослобађање статичког електрицитета и спречавање сигурносних опасности узрокованих накупљањем статичког електрицитета, што га чини погодним за примену у запаљивим и експлозивним медијима.

- подржава аутоматску контролу и даљински рад, побољшавајући оперативну ефикасност у производњи на монтажној линији и сценаријима без надзора.

Спецификације и стандард

1. Распон величина: ДН10–ДН200 (1/4 инча–8 инча)

2. Стандарди прирубница: ГБ (домаћи инжењерски пројекти), АНСИ (северноамеричко тржиште), ДИН (европско тржиште)

3. Материјал кућишта вентила: нерђајући челик 304, нерђајући челик 316Л, ливени челик (прилагодљиво према условима рада)

Заптивни материјали и перформансе

1. Политетрафлуороетилен (ПТФЕ): јака отпорност на корозију, одличан ефекат заптивања, температурни опсег -29℃ до +150℃, ниска цена, погодан за нормалну температуру, притисак и услове медија без честица, најчешће се користи и може постићи двосмерно заптивање без цурења.

2. Полифенилен сулфид (ППЛ): куглични вентил са прирубницом од 3 ком са монтажном подлогом, врхунска отпорност на високе температуре и отпорност на хабање, отпорност на температуру до -29 ℃ до +300 ℃, погодан за високе температуре, висок притисак и медије који садрже мале честице, погодан за сложене индустријске услове као што су нафтна и хемијска индустрија са дугим веком употребе.

3. Ојачани политетрафлуороетилен (РПТФЕ): Оптимизован и ојачан на бази ПТФЕ, комбинује отпорност на корозију и отпорност на хабање, што га чини погодним за различите конвенционалне и благо сложене услове рада, додатно повећавајући поузданост заптивања.

Сервис и подршка

Користећи више од 10 година искуства у извозу кугличног вентила са прирубницом од 3 ком са монтажним јастучићима, ДИИЕ ВАЛВЕ је успоставио професионални тим за постпродајну услугу. Након што добијемо упите након продаје или извештаје о грешкама, ми ћемо одговорити у року од 24 сата, брзо решавајући проблеме и пружајући решења како бисмо обезбедили нормалан рад опреме корисника.

Одржавамо велики инвентар оригиналних и компатибилних резервних делова (заптивне прстенове, завртње, вретене вентила, итд.) за брзу испоруку, задовољавање потреба купаца за заменом и минимизирање губитака током застоја. Такође пружамо бесплатне техничке смернице које покривају спецификације за инсталацију, свакодневно одржавање и решавање проблема, и можемо понудити техничке услуге на лицу места на захтев купца.

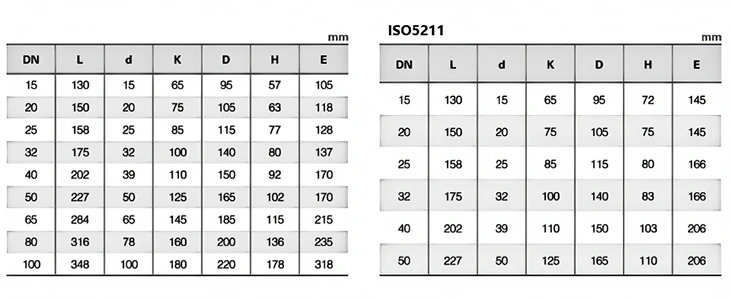

Тецхницал Параметерс

ФАКс

П: Који стандарди се поштују за инспекцију троделног кугличног вентила са високом платформом? Који индикатори учинка су осигурани да испуњавају стандарде?

О: Куглични вентил са прирубницом са високом платформом од три дела стриктно прати ГБ/Т-13927 и АПИ 598 стандарде за инспекцију. Пре изласка из фабрике, сваки вентил се подвргава строгим тестовима притиска (притисак воде и ваздушни притисак), тестовима тачности димензија, тестовима перформанси заптивања и инспекцијама изгледа. Ови тестови осигуравају да основни индикатори перформанси, као што су капацитет ношења притиска, перформансе заптивања и тачност димензија, испуњавају стандарде, а неквалификованим производима је строго забрањено да напуштају фабрику.

П: Могу ли брзо да купим одговарајући прибор ако је заптивни прстен троделног кугличног вентила са високом платформом оштећен?

О: Да. Као изворни произвођач, Диие одржава дугорочне залихе оригиналних компатибилних заптивних прстенова и разних додатака (као што су завртњи и вретени вентила). Можемо брзо да испоручимо робу како бисмо задовољили ваше потребе за заменом додатне опреме, смањили губитке застоја опреме и обезбедили бесплатне техничке смернице о замени како бисмо обезбедили неометану и ефикасну замену.

П: Који су опциони главни материјали за тело вентила, куглично језгро и стабло вентила троделног кугластог вентила високе платформе? Како одабрати материјал?

О: Основни опциони главни материјали укључују три типа: нерђајући челик 304, нерђајући челик 316Л и угљенични челик. Референца за избор је следећа: ① 304 нерђајући челик: погодан за конвенционалне услове за воду, нафту, гас и слабу киселинску базу без јаке корозије, са изванредним перформансама трошкова, погодан за обичне индустријске и цивилне цевоводе; ② 316Л нерђајући челик: додат је елементом молибдена, који има јачу отпорност на корозију и отпорност на оксидацију, погодан за сложене радне услове као што су јака киселинска база, морска вода и хемијски растварачи, и погодан је за врхунске сценарије као што су нафта и фармацеутски производи; ③ Угљенични челик: висока структурна чврстоћа и одличне перформансе под притиском, погодан за услове рада под високим притиском, без корозије и сценарије великог оптерећења. Сви материјали су произведени у оригиналној Дииевој фабрици и могу се прилагодити према потребама.
